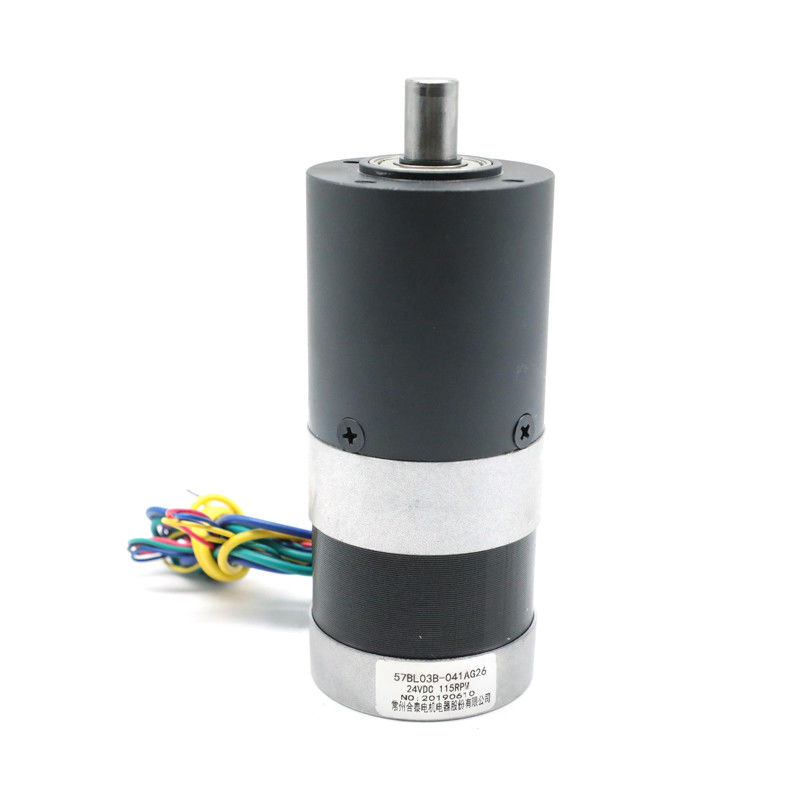

Mikro Dişli Fırçasız Motor NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BL03B-041AG26 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 5000pcs / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Fırçasız şanzıman motoru | Sargı tipi | Star |
|---|---|---|---|
| Hall efekt açısı | 120 ° Elektrik açısı | Yalıtım sınıfı | B |
| Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Yalıtım direnci | 100MΩ Min. 500VC DC |
| Dielektrik gücü | 600VAC 1 dakika | İndirgeme oranı | 1/26 |
| Maksimum eksenel kuvvet | 8 Nm | Maksimum anlık tolerans torku | 25 Nm |
| Vurgulamak | küçük dişli fırçasız motor,nema 23 planet dişli kutusu 57BL03B,nema 23 57mm 57BL03B |
||
Ürün Açıklaması
57BL03B-041AG26 mikro düşük gürültülü toz metalurjisi dişli NEMA23 fırçasız DC motor
Uzun Hizmet Ömrü ile Geniş Hız Oranı
57BL03B-041AG263 fazlı 57mm dc fırçasız motor ve 56mm planet dişli kutusundan oluşur.Dişli kutusunun gövde malzemesi powder metalurjisi.Kovanlı yatak kullanır.Şanzıman çıkış milinin radyal yükü (flanştan 10 mm) 450N'dir ve mil eksenel yükü 200N'dir.
Aynı miktarda yük kapasitesi için, toz metalurjisi planet dişli kutumuz, geleneksel dişli kutularından daha uzun bir hizmet ömrüne sahiptir.Anahtar yönler, herhangi bir mekanik sistemde verimliliği ve güvenilirliği artırmaktır.
Elektriksel Özellikler:
| modeli | ||
| Üretim Modeli | 57BL03B-041AG26 | |
| Aşama Sayısı | Evre | 3 |
| Kutup sayısı | Polonyalılar | 4 |
| Hattan Hatta Direnç | OHMS | 0,8 |
| Nominal Gerilim | VDC | 24 |
| Yük Hızı Yok | devir | 4000 |
| Yük Akımı Yok | Amper | 0,6 |
| Anma Hızı | devir | 3000±200 |
| Anma akımı | bir | 0,6 |
| Puanlanmıs tork | Nm | 0.18 |
| Anma gücü | W | 57 |
| Tepe Tork | Nm | 0,54 |
| Tork Sabiti | Nm/A | 0.057 |
| Geri EMF sabiti | V/kRPM | 5.9 |
| Vücut uzunluğu | mm | 56.5 |
| Ağırlık | Kilogram | 0,56 |
| PLANET DİŞLİ MOTOR ÖZELLİKLERİ | ||
| Oy tork | Nm | 3.3 |
| Anma Hızı | devir | %115±10 |
| ORAN | 26:1 | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| FONKSİYON | RENK | |
| +5V | KIRMIZI | UL1007 26AWG |
| SALON A | SARI | |
| SALON B | YEŞİL | |
| SALON C | MAVİ | |
| GND | SİYAH | |
| AŞAMA A | SARI | UL1015 22AWG |
| AŞAMA B | YEŞİL | |
| AŞAMA C | MAVİ |
Mekanik Boyut
Dış çap 56mm Toz metalurjisi
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz metalurjisi | kol yatakları | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/4 | 2.0 | 6.0 | %81 | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | %72 | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
%72 | 59.6 | 700 | 2 |
| 1/66 |
Mekanik Boyut
Episiklik dişli kutusu olarak da bilinen bir planet dişli kutusu, hareket kontrolünde mevcut olan en ilginç dişli kutuları türlerinden biridir.Genellikle otomotivde otomatik şanzımanların önemli bir parçası olarak kullanılırlar.
Planet Şanzıman Nasıl Çalışır?
Dişlilerin hizalanması, gezegenlerin güneş etrafında döndüğü güneş sistemimize benzetilebilir, bu nedenle “Planet Şanzıman” adı verilir.
