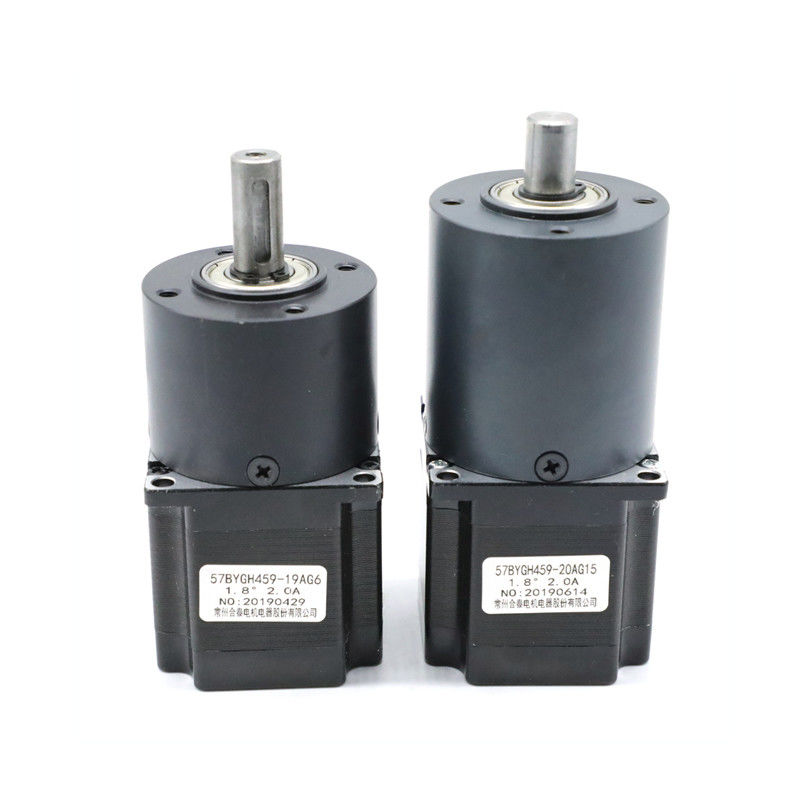

Planet Redüktörlü 20 Kg Cm Step Motor
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | Kademeli şanzıman motoru | Şanzıman Malzemesi | Toz metalurjisi, Çinko alaşımı, Mühendislik plastikleri |
---|---|---|---|
Maksimum küçültme oranı | 1: 216 | Adım Doğruluğu | ±% 5 |
Sıcaklık artışı | 80 ℃ Maksimum | Yalıtım direnci | 100MΩ Min. 500VC DC |
Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Dielektrik gücü | 500VAC 1 dakika |
Maksimum Radyal kuvvet | 75N (ön flanştan 20 mm) | Maksimum eksenel kuvvet | 15N |
Vurgulamak | Planet Redüktörlü Step Motor,20 kg cm step motor,step motor 20kg cm |
57BYGH, Toz metalurjisi ve Çinko alaşımlı planet dişli kutusu ile çok seçenekli uyum
57BYGH serisi motorlar için, planet dişli kutusu ile eşleştirebilirsiniz42,52,56,63mm.
Çinko alaşımı ve Mühendislik plastikleri, toz metalurjisine kıyasla daha uygun maliyetlidir
42 mm
Toz metalurjisi
52 mm
Çinko Alaşım
56 mm
Toz metalurjisi
Çinko Alaşım
Mühendislik plastikleri
63 mm
Çinko Alaşım
Araçlardaki şanzımanlar için kullanımların yanı sıra, planet dişli kutuları farklı uygulamalar için çeşitli endüstrilerde kullanılmaktadır.Yüksek hassasiyet ve yüksek tork-hacim oranı sunarak bunları aşağıdakileri içeren uygulamalara çok uygun hale getirirler;torku artırma, hızı düşürme, hassas konumlandırma ve yeniden üretilebilir makineleri kontrol etme.
MOTOR PARÇASI Elektriksel Özellikler:
MODEL | ADIM AÇISI (° / ADIM) |
KURŞUN TEL (HAYIR.) |
VOLTAJ (V) |
GÜNCEL (BİR SÜREÇ) |
DİRENÇ (Ω / FAZ) |
İNDÜKTANS (MH / FAZ) |
TUTMA TORKU (KG.CM) |
MOTOR YÜKSEKLİĞİ L (MM) |
MOTOR AĞIRLIĞI (KİLOGRAM) |
---|---|---|---|---|---|---|---|---|---|
57BYGH001A | 1.8 | 4 | 6.0 | 0.5 | 12 | 20 | 3.5 | 41 | 0.45 |
57BYGH048-11 | 1.8 | 4 | 4.4 | 2.0 | 2.2 | 5.0 | 6.0 | 41 | 0.45 |
57BYGH201-22A | 1.8 | 4 | 6.6 | 0.6 | 11 | 25 | 7.0 | 51 | 0.65 |
57BYGH218-45 | 1.8 | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0.65 |
57BYGH420-77 | 1.8 | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0.70 |
57BYGH432-63A | 1.8 | 6 | 2.4 | 3.0 | 0.8 | 1.2 | 9.0 | 56 | 0.70 |
57BYGH633-131 | 1.8 | 6 | 3.0 | 3.0 | 1.0 | 1.8 | 13.5 | 78 | 1.00 |
57BYGH639-10E | 1.8 | 4 | 2.1 | 4.2 | 0.5 | 1.6 | 18 | 78 | 1.13 |
57BYGH801-01 | 1.8 | 6 | 3.3 | 3.0 | 1.1 | 2.5 | 16 | 84 | 1.13 |
57BYGH815 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | 84 | 1.13 |
* Ürünler özel istek üzerine özelleştirilebilir.
* Ürünler dişli kutusu ile eşleşebilir 42,52,57,63mm
Dış çap 42mm Toz metalurjisi
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Toz metalurjisi | kovan yatağı | 120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı |
1/4 | 1.0 | 3.0 | % 81 | 32.5 | 170 | 1 |
1/6 | ||||||
1/15 | 4.0 | 12 | % 72 | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
% 65
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | % 65 | 60.1 | 267 |
Mekanik Boyut
Dış çap 52mmÇinko Alaşım
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Çinko Alaşım | kovanlı yataklar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı | Azaltma oranı |
1/13 | 1/13 | 2.0 | 6.0 | % 81 | 52.9 | 345 | 1 |
Mekanik Boyut
Dış çap 56mm Toz metalurjisi
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Toz metalurjisi | kovanlı yataklar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı |
1/4 | 2.0 | 6.0 | % 81 | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | % 72 | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
% 72 | 59.6 | 700 | 2 |
1/66 |
Mekanik Boyut
Dış çap 56mm Mühendislik plastikleri
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Mühendislik plastikleri | kovan yatağı | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı |
1/15 | 8.0 | 25 |
% 72
|
61.6 | 450 |
2
|
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
||||
1/66 |
Mekanik Boyut
Dış çap 56 mm Çinko Alaşım
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Çinko Alaşım | kovanlı yataklar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı |
1/4 |
2.0
|
6 | % 81 |
43.3
|
350 | 1 |
1/6 | ||||||
1/13 | 52.7 | 400 |
Mekanik Boyut
Dış çap 63mm Çinko Alaşım
Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
Çinko Alaşım | kovanlı yataklar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
Uzunluk L (mm) |
Ağırlık (gr) | Dişli tren sayısı |
1/8 | 3.0 | 8.0 | % 81 | 75.5 | 400 | 1 |
Mekanik Boyut
