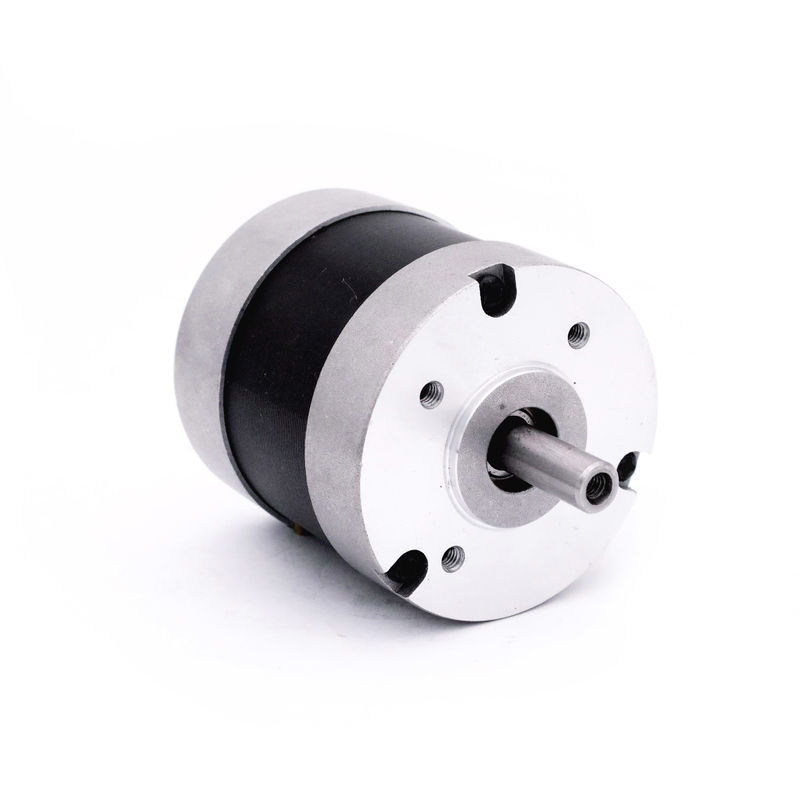

57mm 24v 4 Kutuplu Mikro Bldc Motor 2500 Rpm 138W 1.32NM
| Menşe yeri | Çin |
|---|---|
| Marka adı | HeTai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BL |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 25 gün |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 10000 adet / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Fırçasız DC Motor | Sargı tipi | Yıldız |
|---|---|---|---|
| Hall etkisi açısı | 120° Elektrik Açısı | Yalıtım sınıfı | B |
| IP seviyesi | IP40 | Yalıtım direnci | 100MΩ Min.500VC DC |
| Dielektrik gücü | 600VAC 1 Dakika | Ortam sıcaklığı | -20°C~+50°C |
| Maksimum Radyal Kuvvet | 75N (ön flanştan 10mm) | Maksimum Eksenel Kuvvet | 15N |
| Vurgulamak | Mikro Bldc Motor 2500Rpm 57mm 1.32NM,4 Kutuplu Mikro Bldc Motor 1.32NM,24v dc motor 2500 rpm 1.32NM |
||
Ürün Açıklaması
57BL 138W mikro 1.32NM CE ROHS ISO özelleştirme bldc motor fırçasız
57BL serisi, silindirik gövdeli bir BLDC motor türüdür.Hız 2500 rpm-3000 rpm arasında değişmektedir ve nominal tork 0,057 ila 0,44 NM arasındadır.
| Ürün adı | Fırçasız DC Motor | Sargı Tipi | Yıldız |
|---|---|---|---|
| Hall Etki Açısı | 120° Elektrik Açısı | Yalıtım sınıfı | B |
| IP Düzeyi | IP40 | Yalıtım direnci | 100MΩ Min.500VC DC |
| Dielektrik gücü | 600VAC 1 Dakika | Ortam sıcaklığı | -20°C~+50°C |
| Maksimum Radyal Kuvvet | 75N (Ön Flanştan 10mm) | Maksimum Eksenel Kuvvet | 15N |
Elektrik Şartnamesi:
| Modeli | Modeli | Modeli | Modeli | Modeli | Modeli | ||
| Şartname | Birim | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| Faz Sayısı | Faz | 3 | 3 | 3 | 3 | 3 | 3 |
| Kutup sayısı | Polonyalılar | 4 | 4 | 4 | 4 | 4 | 4 |
| Anma Gerilimi | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| Anma Hızı | dev/dak | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Anma akımı | A | 0,77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| Puanlanmıs tork | nm | 0,057 | 0.11 | 0,18 | 0,22 | 0,33 | 0.44 |
| Anma gücü | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| Tepe Torku | nm | 0.17 | 0,33 | 0,54 | 0,66 | 0.99 | 1.32 |
| Tepe Akımı | Amper | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| Tork Sabiti | Nm/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
| Geri EMF sabiti | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| Vücut uzunluğu | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| Ağırlık | Kilogram | 0,35 | 0.44 | 0,56 | 0,67 | 0.95 | 1.18 |
*Ürünler 42,52,56 dişli kutusu ile eşleşebilir
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| İŞLEV | RENK | ||
| +5V | KIRMIZI | UL1007 26AWG | |
| SALON A | SARI | ||
| SALON | YEŞİL | ||
| HALLC | MAVİ | ||
| GND | SİYAH | ||
| FAZ A | SARI | UL1015 20AWG | |
| FAZ B | YEŞİL | ||
| FAZ C | MAVİ | ||
Mekanik Boyut
Tüm bu avantajlara dayanarak, şirketimiz hibrit kademeli motorlar, DC fırçasız motorlar, servo motorlar, şanzıman motorları vb. üretiminde uzmanlaşmıştır.Ürünler robotlarda, paketleme makinelerinde, tekstil makinelerinde, tıbbi cihazlarda, baskı makinelerinde, akıllı lojistik ekipmanlarda uygulanmaktadır... Hetai ayrıca ürünlerini ABD, Avrupa, Güneydoğu Asya ve tüm Çin'e göndermektedir.
Bir BLDC motor, AC, DC ve Üniversal motor türlerinin avantajlarını alır ve bunları tek bir ünitede birleştirir.Bir AC motorun uzun ömrüne, az bakım ihtiyacına, sessiz çalışmasına ve değişken hız kabiliyetine sahiptir;bir DC motorun yüksek başlangıç torku ve doğrusal hız-tork eğrisi;ve hem AC hem de DC motorlar gibi dişli kutuları ile iyi çalışır.Fırçasız DC motorlar, Universal motordan sonra ikinci sırada gelen yüksek güç yoğunluğuna sahiptir ve %65 ila %80 arasında en iyi verimlilik derecesine sahiptirler.
