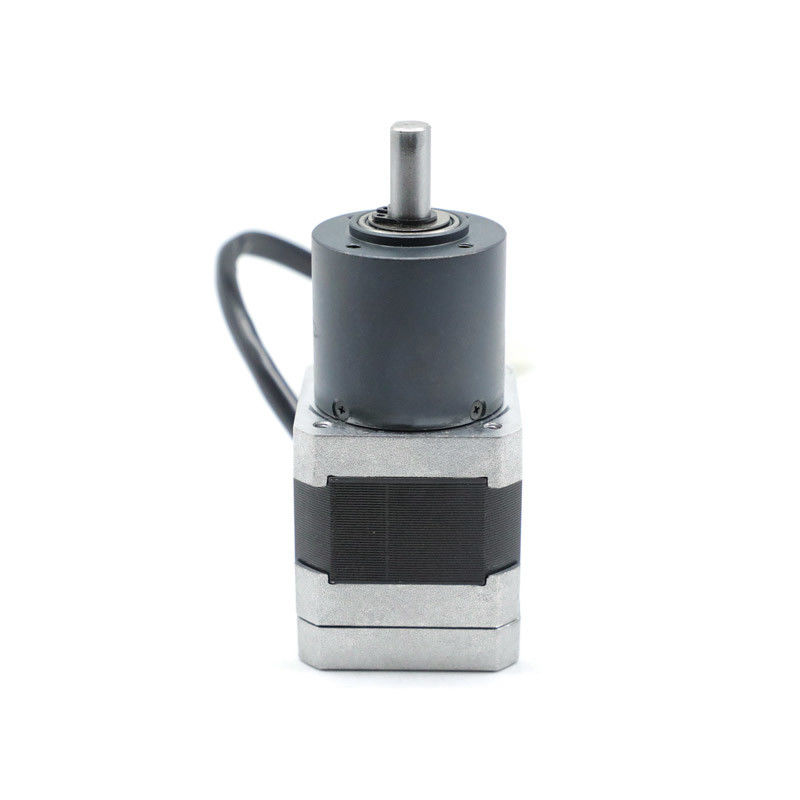

Dc 24v Dişli Azaltma Motoru NEMA 17 Fırçasız Motor 36mm

Dc 24v Dişli Azaltma Motoru NEMA 17 Fırçasız Motor 36mm

Marka Adı:	Hetai
Model Numarası:	42BLF01 Serisi
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Sargı tipi:

Yıldız

Hall etkisi açısı:

120° Elektrik Açısı

Yalıtım Sınıfı:

Ortam sıcaklığı:

-20°C~+50°C

Yalıtım Direnci:

100MΩ Min.500VC DC

Dielektrik dayanım:

600VAC 1 Dakika

Koruma Seviyesi:

5~10 İŞ GÜNÜ

Nominal tork:

0,66 nm

Azaltma oranı:

1/13

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

5000pcs / ay

Vurgulamak:

24 volt dc dişli redüksiyon motoru

nema 17 24vdc 36mm

NEMA 17 Fırçasız Motor 36mm

Ürün Açıklaması

42BLF01-023AG13 NEMA 17 dc fırçasız motor redüksiyon dişli kutusu 36mm

Model	Redüksiyon Oranı	Dişli Kutusu Gövde Malzemesi	Çıkışta Rulman	Voltaj(V)	Güç(W)	Hız(RPM)
42BLF01-023AG13	13:1	Toz metalurjisi	Bilyalı Rulman	24	19	308
42BLF01-027AG16	16:1	Toz metalurjisi	Bilyalı Rulman	24	19	250
42BLF01-035AG25	25:1	Toz metalurjisi	Bilyalı Rulman	24	17	160
42BLF01-036AG53	53:1	Toz metalurjisi	Bilyalı Rulman	24	17	75

Elektriksel Özellikler:

		Model
Üretici Modeli		42BLF01-023AG13
Faz Sayısı	Faz	3
Kutup Sayısı	Kutuplar	8
Hat-Hat Direnci	OHM	2.2
Nominal Voltaj	VDC	24
Yüksüz Hız	RPM	5000±10%
Yüksüz Akım	Amper	0.5
Anma Hızı	Rpm	4000±10%
Anma Akımı	A	0.5
Anma Torku	N.m	0.063
Anma Gücü	W	25
Tepe Torku	N.m	0.189
Tepe Akımı	Amper	1.5
Tork Sabiti	N.m/A	0.042
Geri EMF sabiti	V/kRPM	4.4
Gövde Uzunluğu	mm	47
Ağırlık	Kg	0.30
PLANETER DİŞLİ MOTOR ÖZELLİKLERİ
Anma Torku	N.m	0.66
Anma Hızı	Rpm	307
ORAN		13:1

*Ürünler özel talep üzerine özelleştirilebilir.

Kablolama Şeması

FONKSİYON	RENK
+5V	KIRMIZI	UL1007 26AWG
HALL A	SARI
HALLB	YEŞİL
HALLC	MAVİ
GND	SİYAH
FAZ A	SARI	UL3265 22AWG
FAZ B	YEŞİL
FAZ C	MAVİ

Mekanik Boyut

Dc 24v Dişli Azaltma Motoru NEMA 17 Fırçasız Motor 36mm 0

36mm Toz metalurjisi

Gövde malzemesi	Çıkışta Rulman	Radyal yük (flanştan 10mm)N	Mil eksenel yükü (N)	Mil pres-fit kuvveti maks (N)	Mil radyal boşluğu (mm)	Mil itme boşluğu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	burç rulmanlar	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Redüksiyon oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık(g)	Dişli treni sayısı
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Planet Dişli Kutuları Esnek ve Güvenilir Güç Aktarım Sistemi Sağlar

Bu dişli kutuları, geniş bir güç ve oran yelpazesi sunarak birçok endüstrinin çoğu uygulaması için mükemmel bir seçim olmalarını sağlar.

Bölünmüş perçinleme

Dc 24v Dişli Azaltma Motoru NEMA 17 Fırçasız Motor 36mm 1
