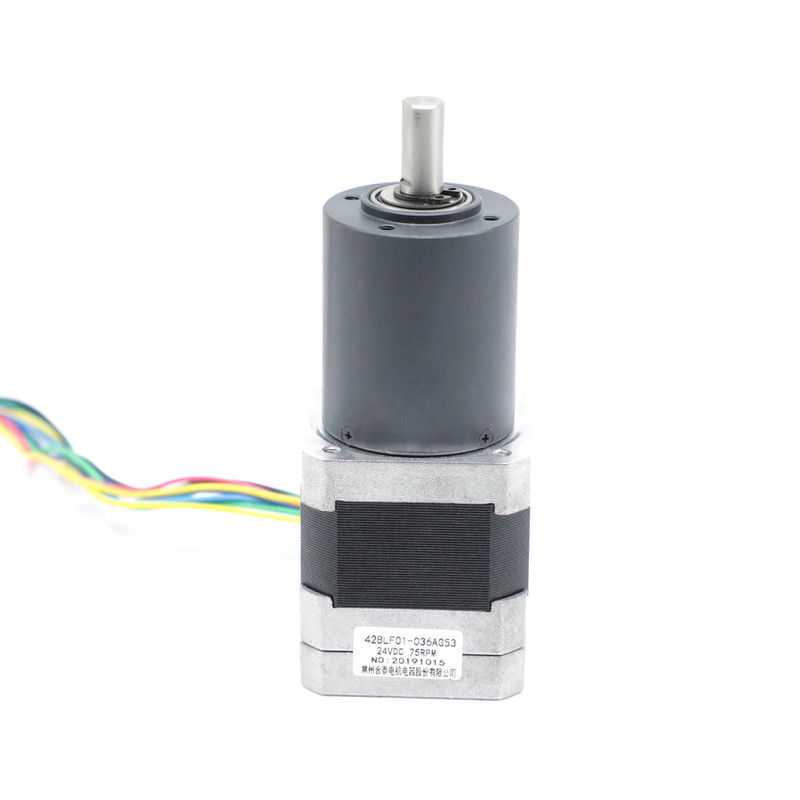

Hız Düşürücü 75 RPM ile NEMA 17 Mikro Şanzıman Fırçasız Motor

Hız Düşürücü 75 RPM ile NEMA 17 Mikro Şanzıman Fırçasız Motor

Marka Adı:	Hetai
Model Numarası:	42BLF01-036AG53
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Sargı tipi:

Star

Hall efekt açısı:

120 ° Elektrik açısı

Yalıtım sınıfı:

Ortam sıcaklığı:

-20 ℃ ~ 50 ℃

Yalıtım direnci:

100MΩ Min. 500VC DC

Dielektrik gücü:

600VAC 1 dakika

Nominal Hız:

75 ±% 10 RPM

Puanlanmıs tork:

2,17 deniz mili

Koruma seviyesi:

IP40

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

5000pcs / ay

Vurgulamak:

Fırçasız Planet Dişli Motor

NEMA 17 Mikro Şanzıman Fırçasız Motor

Fırçasız Dc Planet Dişli Motor

Ürün Açıklaması

NEMA 17 mikro DC fırçasız motor, Toz metalurjisi şanzıman hız düşürücü 75 RPM

modeli	Ortam sıcaklığı	Azaltma Oranı	Şanzıman Gövde Malzemesi	çıkışta rulman	Gerilim (V)	Güç (W)	Hız (RPM)
42BLF01-023AG13	-20℃-50℃	13:1	Toz metalurjisi	Bilye	24	19	308
42BLF01-027AG16	-20℃-50℃	16:1	Toz metalurjisi	Bilye	24	19	250
42BLF01-035AG25	-20℃-50℃	25:1	Toz metalurjisi	Bilye	24	17	160
42BLF01-036AG53	-20℃-50℃	53:1	Toz metalurjisi	Bilye	24	17	75

Planet Redüktör Uygulamaları

Planet dişli kutuları, araçlardaki şanzımanların yanı sıra farklı uygulamalar için çeşitli endüstrilerde kullanılmaktadır.Yüksek hassasiyet ve yüksek tork-hacim oranı sunarak aşağıdakileri içeren uygulamalara çok uygun hale getirirler;torku artırma, hızı düşürme, hassas konumlandırma ve tekrarlanabilir makineleri kontrol etme.

Elektriksel Özellikler:

		modeli
Üretim Modeli		42BLF01-036AG53
Aşama Sayısı	Faz	3
Kutup sayısı	Polonyalılar	8
Hattan Hatta Direnç	OHMS	2.2
Nominal Gerilim	VDC	24
Yük Hızı Yok	devir	5000±10%
Yük Akımı Yok	Amper	0,5
Anma Hızı	devir	4000±10%
Anma akımı	A	0,5
Puanlanmıs tork	Nm	0.063
Anma gücü	W	26
Tepe Tork	Nm	0.063
Tepe Akımı	Amper	0,5
Tork Sabiti	Nm/A	0.046
Geri EMF sabiti	V/kRPM	4.8
Vücut uzunluğu	mm	47
Ağırlık	Kilogram	0.30
PLANET DİŞLİ MOTOR ÖZELLİKLERİ
Oytork	Nm	2.17
Anma Hızı	devir	75±10%
ORAN		53:1

* Ürünler özel istek üzerine özelleştirilebilir.

Bağlantı şeması

İŞLEV	RENK
+5V	KIRMIZI	UL1007 26AWG
SALON A	SARI
SALON	YEŞİL
HALLC	MAVİ
GND	SİYAH
AŞAMA A	SARI	UL3265 22AWG
AŞAMA B	YEŞİL
AŞAMA C	MAVİ

Mekanik Boyut

Hız Düşürücü 75 RPM ile NEMA 17 Mikro Şanzıman Fırçasız Motor 0

36mm Toz metalurjisi

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Toz metalurjisi	kol yatakları	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/4	0,3	1.0	%81	24.8	145	1
1/5
1/16	1.2	3.5	%72	32.4	173	2
1/20
1/25
1/53	2.5	7.5	%65	41.9	213	3
1/62
1/76
1/94
1/117

Dahil olmak üzere uygulamalar

Tekerlek tahrikleri

Sürücüleri takip et

Konveyörler

Döner sürücüler

Kaldırma sürücüleri

Karıştırma

Vinç sürücüleri

pompalar

Bobin boru enjektörleri

Burgu ve delme sürücüleri

Kesici kafa tahrikleri
