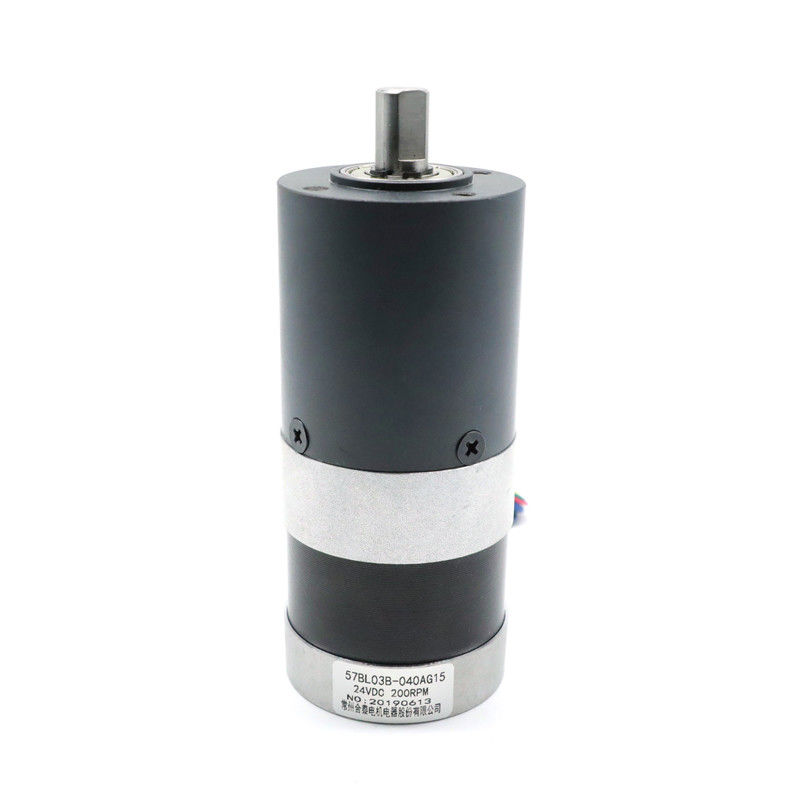

Bldc Fırçasız Dc Motor Nema 23 Planet Şanzıman 2 NM 57BL03B 040AG15
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BL03B-040AG15 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 5000pcs / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Fırçasız şanzıman motoru | Sargı tipi | Star |
|---|---|---|---|
| Hall efekt açısı | 120 ° Elektrik açısı | Yalıtım sınıfı | B |
| Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Yalıtım direnci | 100MΩ Min. 500VC DC |
| Dielektrik gücü | 600VAC 1 dakika | Koruma seviyesi | IP40 |
| Anma tolerans torku | 8 Nm | Dişli tren sayısı | 2 |
| Vurgulamak | 57BL03B Bldc Fırçasız DC Motor Nema 23,Nema 23 Planet Redüktör 57BL03B,57BL03B Nema 23 Planet Redüktör |
||
Ürün Açıklaması
57BL03B-040AG15 NEMA 23 düşük gürültü 2 Nm planet dişli kutusu motoru fırçasız
| modeli | Ortam sıcaklığı | Azaltma Oranı | Şanzıman Gövde Malzemesi | çıkışta rulman |
| 57BL03B-039AG6 | -20℃-50℃ | 6:1 | Toz metalurjisi | Bilye |
| 57BL03B-040AG15 | -20℃-50℃ | 15:1 | Toz metalurjisi | Bilye |
| 57BL03B-041AG26 | -20℃-50℃ | 26:1 | Toz metalurjisi | Bilye |
Elektriksel Özellikler
| modeli | ||
| Üretim Modeli | 57BL03B-040AG15 | |
| Aşama Sayısı | Evre | 3 |
| Kutup sayısı | Polonyalılar | 4 |
| Hattan Hatta Direnç | OHMS | 0,8 |
| Nominal Gerilim | VDC | 24 |
| Yük Hızı Yok | devir | 4000 |
| Yük Akımı Yok | Amper | 0,6 |
| Anma Hızı | devir | 3000±200 |
| Anma akımı | bir | 0,6 |
| Puanlanmıs tork | Nm | 0.18 |
| Anma gücü | W | 57 |
| Tepe Tork | Nm | 0,54 |
| Tork Sabiti | Nm/A | 0.057 |
| Geri EMF sabiti | V/kRPM | 5.9 |
| Vücut uzunluğu | mm | 56.5 |
| Ağırlık | Kilogram | 0,56 |
| PLANET DİŞLİ MOTOR ÖZELLİKLERİ | ||
| Oy tork | Nm | 1.9 |
| Anma Hızı | devir | 200±10% |
| ORAN | 15:1 | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| FONKSİYON | RENK | |
| +5V | KIRMIZI | UL1007 26AWG |
| SALON A | SARI | |
| SALON | YEŞİL | |
| HALLC | MAVİ | |
| GND | SİYAH | |
| AŞAMA A | SARI | UL1015 22AWG |
| AŞAMA B | YEŞİL | |
| AŞAMA C | MAVİ |
Mekanik Boyut
Dış çap 56mm Toz metalurjisi
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz metalurjisi | kol yatakları | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/4 | 2.0 | 6.0 | %81 | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | %72 | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
%72 | 59.6 | 700 | 2 |
| 1/66 |
Mekanik Boyut
Planet dişliler, geleneksel dişlilere kıyasla biraz pahalıdır.Ancak, yüksek bir yatırım getirisini garanti ederler.
Tasarım oldukça karmaşıktır, ancak bunlar verimlidir ve bakımı yine de kolaydır.
Bundan, planet dişli kutusunun birçok avantajı olduğunu görebilirsiniz.
