Bldc Brushless Dc Motor Nema 23 Gezegen Dönüştürme Kutusu 2 NM 57BL03B

Bldc Brushless Dc Motor Nema 23 Gezegen Dönüştürme Kutusu 2 NM 57BL03B

Marka Adı:	Hetai
Model Numarası:	57BL03B Serisi
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Sargı tipi:

Yıldız

Hall etkisi açısı:

120° Elektrik Açısı

Yalıtım Sınıfı:

Ortam sıcaklığı:

-20°C~+50°C

Yalıtım Direnci:

100MΩ Min.500VC DC

Dielektrik dayanım:

600VAC 1 Dakika

Koruma Seviyesi:

5~10 İŞ GÜNÜ

Nominal Tolerans Torku:

8 nm

Dişli tren sayısı:

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

5000pcs / ay

Vurgulamak:

57BL03B Bldc Fırçasız DC Motor Nema 23

Nema 23 Planet Redüktör 57BL03B

57BL03B Nema 23 Planet Redüktör

Ürün Açıklaması

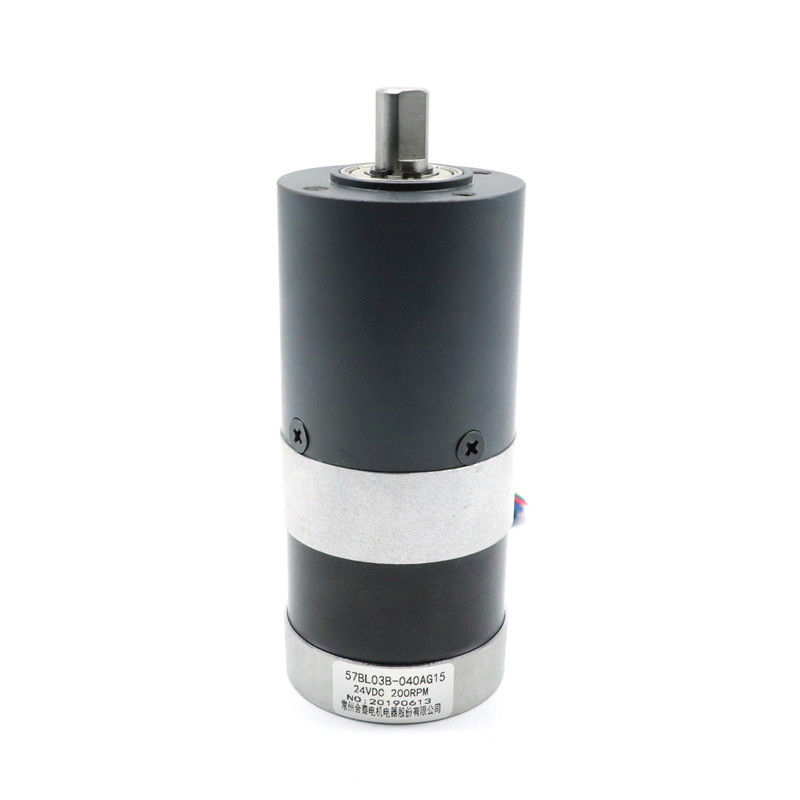

57BL03B-040AG15 NEMA 23 düşük gürültülü 2 Nm planet redüktörlü fırçasız motor

Model	Ortam Sıcaklığı	Redüksiyon Oranı	Redüktör Gövde Malzemesi	Çıkışta rulman
57BL03B-039AG6	-20°C-50°C	6:1	Toz metalurjisi	Bilyalı Rulman
57BL03B-040AG15	-20°C-50°C	15:1	Toz metalurjisi	Bilyalı Rulman
57BL03B-041AG26	-20°C-50°C	26:1	Toz metalurjisi	Bilyalı Rulman

Elektriksel Özellikler

		Model
Üretici Modeli		57BL03B-040AG15
Faz Sayısı	Faz	3
Kutup Sayısı	Kutuplar	4
Hatlar Arası Direnç	OHM	0.8
Nominal Voltaj	VDC	24
Yüksüz Hız	RPM	4000
Yüksüz Akım	Amper	0.6
Anma Hızı	Rpm	3000±200
Anma Akımı	A	0.6
Anma Torku	N.m	0.18
Anma Gücü	W	57
Tepe Torku	N.m	0.54
Tork Sabiti	N.m/A	0.057
Geri EMF sabiti	V/kRPM	5.9
Gövde Uzunluğu	mm	56.5
Ağırlık	Kg	0.56
PLANET REDÜKTÖRLÜ MOTOR ÖZELLİKLERİ
AnmaTork	N.m	1.9
Anma Hızı	Rpm	200±10%
ORAN		15:1

*Ürünler özel talep üzerine özelleştirilebilir.

Kablolama Şeması

FONKSİYON	RENK
+5V	KIRMIZI	UL1007 26AWG
HALL A	SARI
HALL B	YEŞİL
HALL C	MAVİ
GND	SİYAH
FAZ A	SARI	UL1015 22AWG
FAZ B	YEŞİL
FAZ C	MAVİ

Mekanik Boyutlar

Bldc Brushless Dc Motor Nema 23 Gezegen Dönüştürme Kutusu 2 NM 57BL03B 0

Dış çap 56mmToz metalurjisi

Gövde malzemesi	Çıkışta rulman	Radyal yük (flanştan 10mm) N	Mil eksenel yükü (N)	Mil pres-fit kuvveti maks (N)	Mil radyal boşluğu (mm)	Mil itme boşluğu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	burç rulmanlar	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Redüksiyon oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik %	Uzunluk L (mm)	Ağırlık (g)	Dişli kutusu sayısı
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Mekanik Boyutlar

Bldc Brushless Dc Motor Nema 23 Gezegen Dönüştürme Kutusu 2 NM 57BL03B 1

Planet dişliler geleneksel dişlilere göre biraz daha pahalıdır. Ancak, yüksek bir yatırım getirisi (ROI) sağlarlar.

Tasarım oldukça karmaşıktır, ancak verimlidir ve bakımı hala kolaydır.

Bundan, planet redüktörün birçok avantaja sahip olduğunu görebilirsiniz.
