10kgcm 57mm Step Motor Şanzıman Nema 23 Planet Yüksek Hassasiyetli 9.6V
| Menşe yeri | Çin |
|---|---|
| Marka adı | HeTai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BYGH321-03AG6 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 25 gün |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 10000 adet / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Kademeli şanzıman motoru | Adım Doğruluğu | ±% 5 |
|---|---|---|---|
| Sıcaklık artışı | 80 ℃ Maksimum | Yalıtım direnci | 100MΩ Min. 500VC DC |
| Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Dielektrik gücü | 500VAC 1 dakika |
| Şanzıman mahfazası malzemesi | Toz Metalurjisi | Çıkışta rulman | Kovanlı Yatak |
| Nominal Gerilim | 6,9V | DİRENÇ | 9,6 Ω / FAZ |
| Vurgulamak | nema 23 planet şanzıman 9.6V,Nema Planet Şanzıman 9.6V,Nema 23 Step Motor için Şanzıman |
||
Ürün Açıklaması

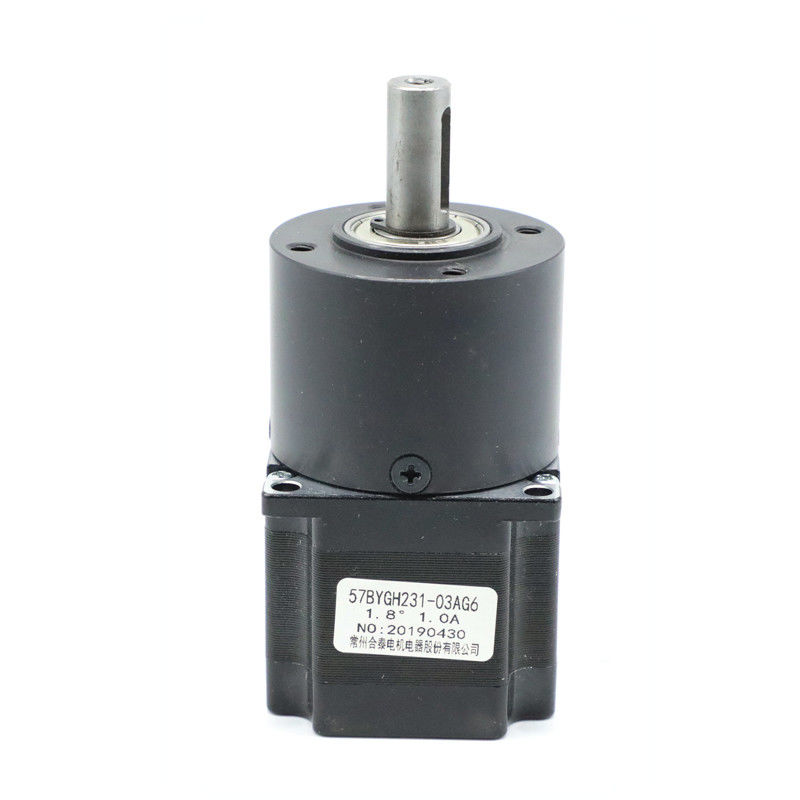

57BYGH231-03AG6 NEMA 23 yüksek hassasiyetli 9.6V kademeli şanzıman motor planet hız düşürücü
57BYGH231-03AG6, 2 fazlı 57 mm kademeli motor ve 56 mm planet dişli kutusundan oluşur.56 mm dişli kutusunun gövde malzemesi toz metalurjisidir.rmilin kadran boşluğu ≤0.03 mm'dir ve milin İtme boşluğu ≤0.1'dir.Boşta boşluk ≤1.5 ° 'dir.
Aynı miktarda yük kapasitesi için, toz metalurjisi planet dişli kutumuz, geleneksel dişli kutularından daha uzun bir hizmet ömrüne sahiptir.Anahtar yönler, herhangi bir mekanik sistemde verimliliği ve güvenilirliği artırmaktır.
Elektriksel Özellikler
| ADIM AÇISI | °/ADIM | 1.8 |
| ANMA GERİLİMİ | V | 9.6 |
| GÜNCEL | BİR SÜREÇ | 1.0 |
| DİRENÇ | Ω/FAZ | 9.6 |
| İNDÜKTANS | mH/FAZ | 20 |
| TUTMA TORKU | kg.cm | 10 |
| YALITIM SINIFI | B | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
Mekanik Boyut
Şanzıman Parçası Elektriksel Özellikler
Dış çap 56mm Toz metalurjisi
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz metalurjisi | kol yatağı | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% |
uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/4 | 2.0 | 6.0 | %81 | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | %72 | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
%72 | 59.6 | 700 | 2 |
| 1/66 |
Mekanik Boyut
Tüm bu avantajlardan yola çıkarak firmamız hibrit step motorlar, DC fırçasız motorlar, servo motorlar, redüktörlü motorlar vb. üretiminde uzmanlaşmıştır.Ürünler robotlarda, paketleme makinelerinde, tekstil makinelerinde, tıbbi cihazlarda, baskı makinelerinde, akıllı lojistik ekipmanlarda uygulanmaktadır... Hetai ayrıca ürünlerini ABD, Avrupa, Güneydoğu Asya ve tüm Çin'e göndermektedir.
Güneş dişli ve planet dişlilerin farklı bir düzenlemeye sahip olması sayesinde yüksek çıkış torku ve geniş hız oranı elde edilir.Bunların dışında planet dişli kutuları daha düşük atalet ve yüksek tork aktarımına sahiptir.Bütün bunlar verimliliği garanti eden kilit unsurlardır.
Güç ve hız derecesini doğru bir şekilde değiştirme yeteneği, planet dişli kutularını rüzgar türbinleri, içten yanmalı motorlar vb. gibi birçok özel uygulama için uygun hale getirir.
