Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz

Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz

Marka Adı:	Hetai
Model Numarası:	HTD421
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Ürün adı:

Step Motor Sürücüsü

Güç kaynağı:

3.3V-5V veya 12V-24V

Çıkış Motor akımı:

Tepe 2A

Çalışma sıcaklığı:

0 ℃ ~ + 40 ℃

Depolama sıcaklığı:

-10 ℃ ~ 70 ℃

Sürüş Yöntemi:

Sabit akım PWM kontrolü

isteğe bağlı alt bölüm:

Mikro adım 1/2/4/8/16/32

uzunluk:

34/40/48 / 60mm

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

10000 adet / ay

Vurgulamak:

Entegre Step Motor Sürücüsü

Nema 17 Step Motor Sürücüsü

Nema 17 Step Motor Kontrol Cihazı

Ürün Açıklaması

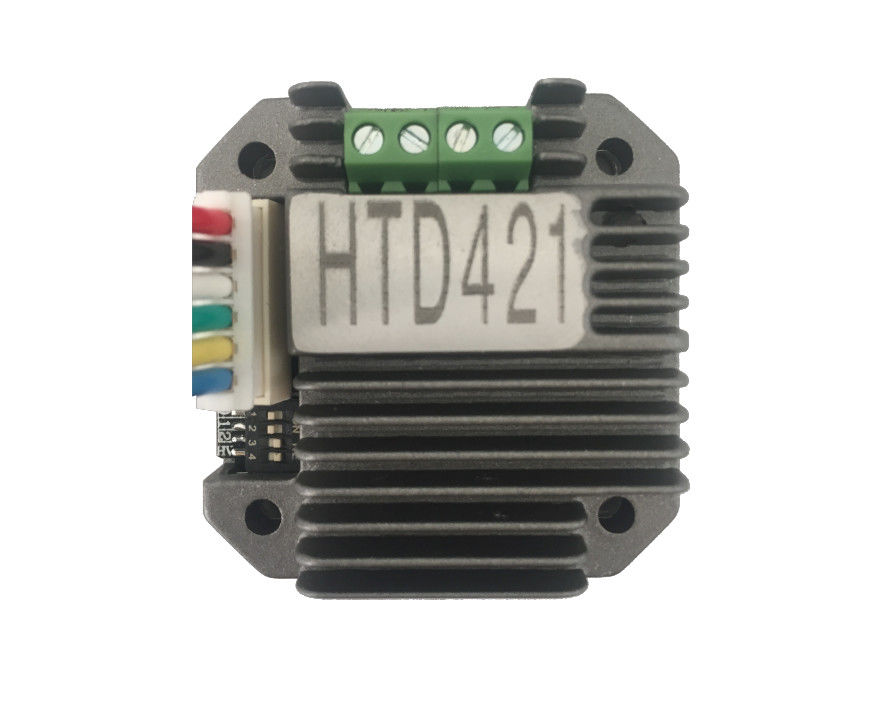

HTD421 2 fazlı Paralel arabirim sürücüsü NEMA 17 step motor için Entegre Sürücü

Ürün özelliği

Minyatür tasarım, uygun kurulum, 42 step motor ile entegre edilebilir

- Isı dağılımlı alüminyum döküm muhafazalı muhafaza

- Çalışmayı durdurduğunda otomatik yarım akım

- Paralel arayüz yüksek hızlı fotoelektrik izolasyon, 3.3-5V ve 12-24V mantık seviyeleri 2A sürekli ayarlanabilir

- Microstep 1/2/4/8/16/32 isteğe bağlı alt bölüm

Ürün parametresi

GÜÇ KAYNAĞI		DC 12V-DC 35V / 2A, DC 24V önerilir
Paralel arayüz	VCC	Güç kaynağı.DIP anahtar seçimi 3.3V-5V veya 12V-24V
	DIR	0V veya VCC.Akım: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V
	STP	0V veya VCC.Akım: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V Frekans 0-20KHz
	TR	0V veya VCC.Akım: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V Frekans 0-20KHz

Çıkış Motor akımı	Tepe 2A (tek fazlı maksimum), gerçek kullanım 0-2A ayarlanabilir
Sürücü Yöntemi	Sabit akım PWM kontrolü
Drive Alt Bölümü	DIP anahtarı ayar seçimi 1, 2, 4, 8, 16, 32
Yalıtım direnci	Normal sıcaklık ve basınçta> 100M－
Dielektrik gücü	0,5KV, normal sıcaklık ve basınçta 1 dakika
Koruma	Giriş ters bağlantı, aşırı yük, sürücü aşırı ısınması, sürücü aşırı akımı

Sürücü, 42 step motor ile aynı delik konumuna ve boyuta sahiptir.

Elektrik Arayüzü

Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz 0

Dalgıç boyutu

Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz 1

Kablolama

Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz 2

Sürücü kurulum şeması

Entegre NEMA 17 Kademeli Motor Kontrol Modülü 2 Fazlı Paralel Arayüz 3

Ürün Avantajı

Entegre motorların avantajları arasında yerleşim kolaylığı, azaltılmış kablolama karmaşıklığı, daha hızlı sistem kurulumu ve yapımı ve motor sürücüsü uyumluluğu bulunmaktadır.Ek olarak, entegre bir kontrol sistemine sahip entegre bir ünite de sağlanır.

Entegre motor ve sürücü birimlerinin avantajları arasında uygulama kolaylığı, azaltılmış kablolama karmaşıklığı, daha hızlı kurulum ve sistem yapımı ve garantili motor sürücü uyumluluğu yer alır.Ek olarak, bir yonga (SoC) üzerindeki sistemleri içeren entegre birimler de mevcuttur.
