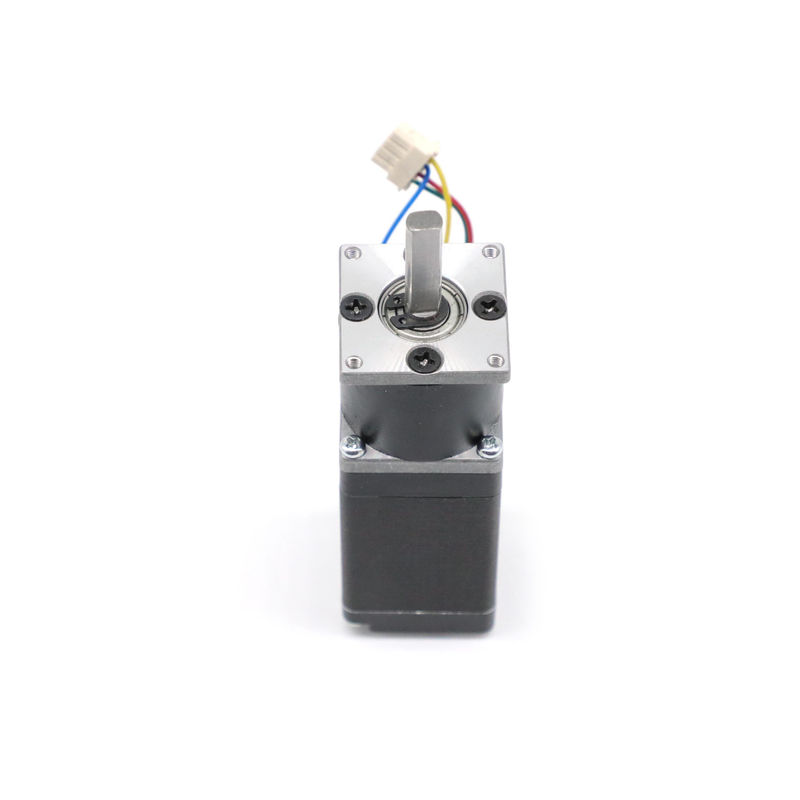

Şanzımanlı 6 Tel Nema 11 Step Motor 28mm Redüksiyon 1144
| Menşe yeri | Çin |
|---|---|
| Marka adı | HeTai |
| Sertifika | CE ROHS ISO |
| Model numarası | 28BYGH |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 25 gün |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 10000 adet / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Kademeli şanzıman motoru | Adım Doğruluğu | ±% 5 |
|---|---|---|---|
| Sıcaklık artışı | 80 ℃ Maksimum | Yalıtım direnci | 100MΩ Min. 500VC DC |
| Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Dielektrik gücü | 500VAC 1 dakika |
| Maksimum Radyal kuvvet | 28N (ön flanştan 20 mm) | Maksimum eksenel kuvvet | 10N |
| Uygun Redüktör | 22 mm, 28 mm | Şanzıman Malzemesi | Toz Metalurjisi |
| Vurgulamak | şanzıman 28mm,28mm step motor,6 Telli step motor ile nema 11 step motor |
||
Ürün Açıklaması
28BYGH NEMA 11 28 mm dişli kutusu maksimum redüksiyon oranına sahip step motor 1: 144
* Ürünler 22.28mm dişli kutusu ile eşleşebilir
Toz metalurjisiGözenekli yataklı 22 mm dişli kutusu, aşağıdaki redüksiyon oranı seçeneklerine sahiptir:
1. Aşama
1/4, 1 / 4.75
2. aşama
1/16, 1/19, 1/22, 1/26
Sahne 3
1/76, 1/88, 1/104, 1/121, 1/144
28 mm dişli kutusu için 1: 3 ve 1: 6 (her ikisi de tek aşamalı) olmak üzere 2 redüksiyon oranı vardır.
Şanzıman hakkında daha fazla ayrıntı görmek için lütfen aşağı kaydırın
MOTOR PARÇASI Elektriksel Özellikler:
| MODEL | ADIM AÇISI (° / ADIM) |
KURŞUN TEL (HAYIR.) |
VOLTAJ (V) |
GÜNCEL (BİR SÜREÇ) |
DİRENÇ (Ω / FAZ) |
İNDÜKTANS (MH / FAZ) |
TUTMA TORKU (G.CM) |
MOTOR YÜKSEKLİĞİ L (MM) |
MOTOR AĞIRLIĞI (KİLOGRAM) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 | |
| 28BYGH301 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 | |
| 28BYGH303 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 | |
| 28BYGH501 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 | |
| 28BYGH502 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
* Ürünler özel istek üzerine özelleştirilebilir.
Mekanik Boyut
Bağlantı şeması
VİTES KUTUSU PARÇASI Elektriksel Özellikler:
Dış çap 22mm
| Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
| Toz metalurjisi |
Gözenekli rulman |
≤35 | ≤15 | ≤80 | ≤0,08 | ≤0.4 | ≤1.5 |
| Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% | Uzunluk (mm) | Ağırlık (gr) | Dişli tren sayısı |
| 1/4 | 0.1 | 0.3 | % 81 | 13.9 | 29 | 1 |
| 1 / 4.75 | ||||||
| 1/16 | 0.4 | 1.2 | % 72 | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.5 | % 65 | 43.9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Mekanik Boyut
Dış çap 28mm
| Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
| Toz metalurjisi | kovan yatağı | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% | Uzunluk (mm) | Ağırlık (gr) | Dişli tren sayısı |
| 1/3 | 0.2 | 0.6 | % 81 | 28.5 | 105 | 1 |
| 1/6 |
Mekanik Boyut
