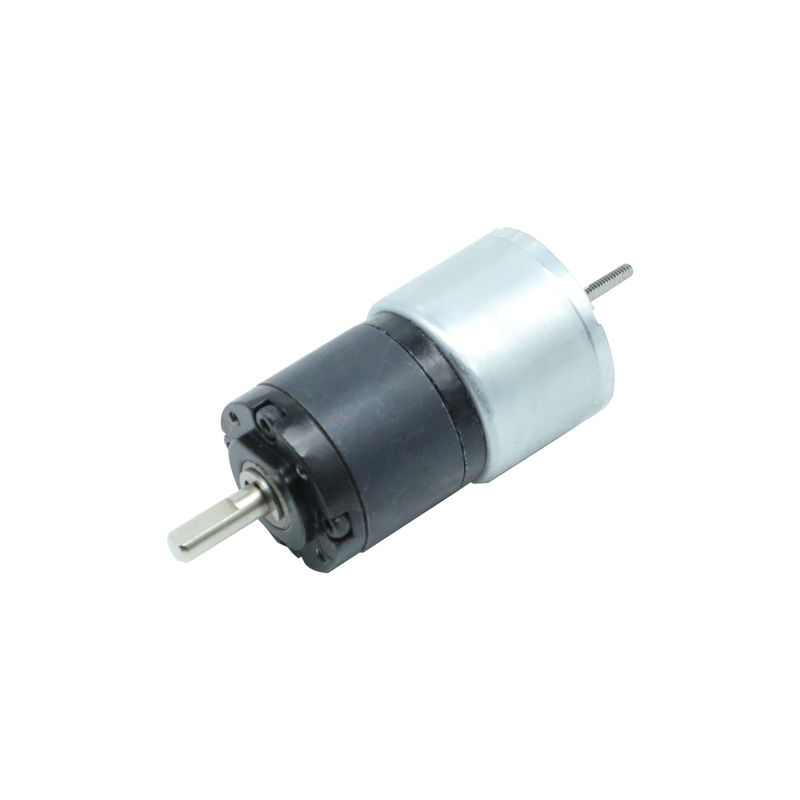

22mm Fırçasız Dc Planet Dişli Motor 24V 8w 3 Faz 0.02nm
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 22BL201-001 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Paletli |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L / C, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini | 1000pcs / ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Fırçasız şanzıman motoru | Sargı tipi | Star |
|---|---|---|---|
| Hall efekt açısı | 120 ° Elektrik açısı | Yalıtım sınıfı | B |
| Ortam sıcaklığı | -20 ℃ ~ 50 ℃ | Yalıtım direnci | 100MΩ Min. 500VC DC |
| Dielektrik gücü | 600VAC 1 dakika | Koruma seviyesi | IP40 |
| Şanzıman mahfazası malzemesi | Toz Metalurjisi | Şanzıman Yatağı | Gözenekli yatak |
| Şanzıman Radyal yük (flanştan 10 mm) | ≤35N | Şanzıman Mil eksenel yükü | ≤15N |
| Vurgulamak | Planet Dişli Motor 24V 8w,Fırçasız Şanzıman,fırçasız motor 22mm |
||
Ürün Açıklaması
Toz metalurjisi planet dişli kutusu ile 22mm 3 fazlı 24V fırçasız dc motor uyumu
22 mm dişli kutusu 3 kademeli redüksiyon oranına sahiptir.İlk aşamada 1: 4 ve 1: 4.75 azaltma oranları vardır, razaltılmış tolerans torku 0,1 NM, maks. 0,3NM'dir.İkinci aşama, 1'lik indirgeme oranlarına sahiptir.: 16, 1:19, 1:22, 1:26.RAşama 2 için ayarlanmış tolerans torku 0,4 NM, tepe torku 1,2 NM'dir.Üçüncü aşama, 1:88, 1: 104, 1: 121 ve 1: 144'lük küçültme oranlarına sahiptir.Therazaltılmış tolerans torku 0,8 NM'dir ve 2,4 NM'de maksimumdur.
22BL serisi hafiftir ve yerden tasarruf sağlar, kurulum alanında dar olanlar için çok uygundur.
MOTOR PARÇASI Elektriksel Özellikler:
| Modeli | ||
| Şartname | Birim | 22BL201-001 |
| Faz Sayısı | Evre | 3 |
| Kutup sayısı | Polonyalılar | 8 |
| Anma Gerilimi | VDC | 24 |
| Anma Hızı | Devir | 4800 |
| Anma akımı | Bir | 0.6 |
| Puanlanmıs tork | Nm | 0.02 |
| Anma gücü | W | 8.0 |
| Tepe Torku | mN.m | 0.06 |
| Tepe Akımı | Amper | 1.8 |
| Tork Sabiti | Nm / A | 0.033 |
| Geri EMF sabiti | V / kRPM | 3.5 |
| Vücut uzunluğu | mm | 68 |
| Ağırlık | Kilogram | 0.11 |
Mekanik Boyut
* Not: Ürünler isteğiniz üzerine özelleştirilebilir.Daha fazla ayrıntı için lütfen bizimle iletişime geçin.
* Ürünler 22 mm dişli kutusu ile eşleşebilir
Bağlantı şeması:
| ELEKTRİK BAĞLANTI TABLOSU | |||
| FONKSİYON | RENK | ||
| TP | PORTAKAL | UL1061 26AWG | |
| GND | SİYAH | UL1332 28AWG | |
| AŞAMA A |
KAHVERENGİ |
||
| FAZ B | BEYAZ | ||
| FAZ C |
MOR |
||
| + 5V |
KIRMIZI |
||
| SALON A | SARI | ||
| SALON B | YEŞİL | ||
| SALON C | MAVİ | ||
VİTES KUTUSU PARÇASI Elektriksel Özellikler:
| Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10 mm) N | Mil eksenel yükü (N) | Mil bastırarak geçirme kuvveti maks. (N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz boşluk (°) |
| Toz metalurjisi |
Gözenekli rulman |
≤35 | ≤15 | ≤80 | ≤0,08 | ≤0.4 | ≤1.5 |
| Azaltma oranı | Anma tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Verimlilik% | Uzunluk (mm) | Ağırlık (gr) | Dişli tren sayısı |
| 1/4 | 0.1 | 0.3 | % 81 | 13.9 | 29 | 1 |
| 1 / 4.75 | ||||||
| 1/16 | 0.4 | 1.2 | % 72 | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.4 | % 65 | 43.9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Mekanik Boyut
The avantajlarıFırçalı motorların üzerinde fırçasız bir motorun, yüksek güç-ağırlık oranı, yüksek hız, elektronik kontrol ve düşük bakım maliyeti vardır.Fırçasız motorlar, bilgisayar çevre birimleri (disk sürücüler, yazıcılar), el tipi elektrikli aletler ve model uçaklardan otomobillere kadar değişen araçlar gibi yerlerde uygulamalar bulur.Modern çamaşır makinelerinde, fırçasız DC motorlar, kauçuk kayışların ve dişli kutularının doğrudan tahrikli bir tasarımla değiştirilmesine izin vermiştir.
