36MM Nema 14 Şanzıman Fırçasız Motor Planet 2 Nm

36MM Nema 14 Şanzıman Fırçasız Motor Planet 2 Nm

Marka Adı:	Hetai
Model Numarası:	36BL
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız DC Motorlar

Sargı tipi:

Hall efekt açısı:

120 ° Elektrik açısı

Yalıtım sınıfı:

Ortam sıcaklığı:

-20 ℃ ~ 50 ℃

Yalıtım direnci:

100MΩ Min. 500VC DC

Dielektrik gücü:

600VAC 1 dakika

Mil eksenel yükü (N):

Radyal yük (flanştan 10 mm):

Koruma seviyesi:

Dişli kutusu boyutuna uygun:

32 mm, 36 mm

Şanzıman mahfazası malzemesi:

Toz metalurjisi, Çinko alaşımı

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

5000pcs / ay

Vurgulamak:

Fırçasız Motor Planet Dişli Kutusu

Fırçasız Motor ve Dişli Kutusu

fırçasız motor için planet dişli kutusu

Ürün Açıklaması

36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0.03Nm mikro BLDC fırçasız motor

Modeli	Azaltma Oranı	Dişli kutusu çapı	Redüktör Muhafaza Malzemesi	Gerilim (V)	Güç (W)	Hız (RPM)	Anma torku (Nm)
36BLY 01A-001AG76	76: 1	36 mm	Toz metalurjisi	24	15	94	1.5

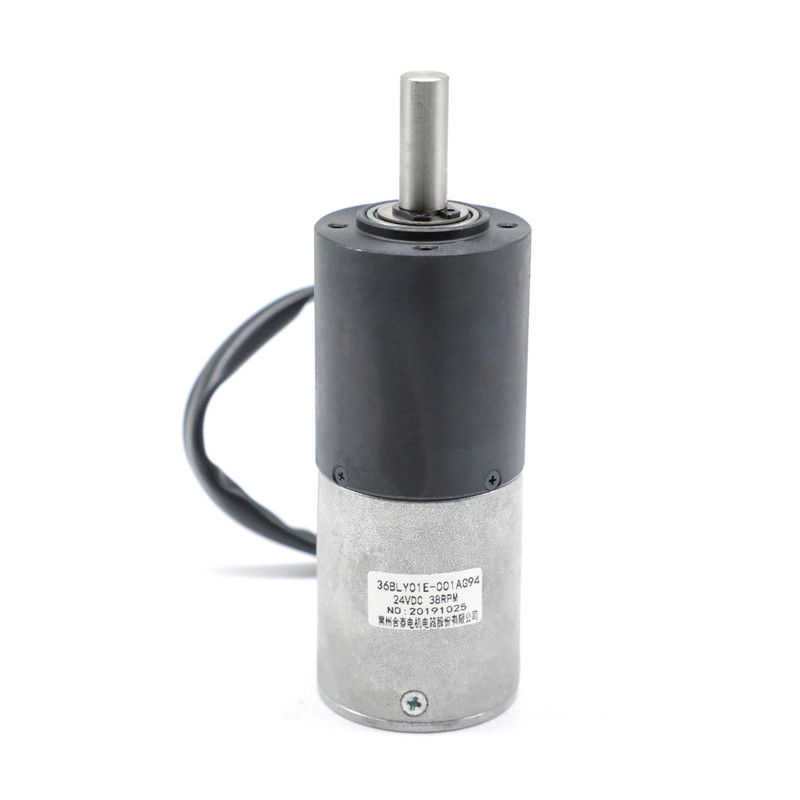

36BLY01E-001AG94	94: 1	36 mm	Toz metalurjisi	24	8	38	2

36BL serisi hafiftir ve yerden tasarruf sağlar, ayrıca yüksek torka sahiptir.

MOTOR PARÇASI Elektriksel Özellikler:

		Modeli
Şartname	Birim	36BLY01
Faz Sayısı	Evre	3
Kutup sayısı	Polonyalılar	4
Anma Gerilimi	VDC	24
Anma Hızı	Devir	3000
Anma akımı	Bir	2.0
Puanlanmıs tork	Nm	0.03
Anma gücü	W	9.4
Tepe Torku	mN.m	0.09
Tepe Akımı	Amper	6
Tork Sabiti	Nm / A	0.015
Geri EMF sabiti	V / kRPM	1.6
Vücut uzunluğu	mm	42
Ağırlık	Kilogram	0.16

Mekanik Boyut

36MM Nema 14 Şanzıman Fırçasız Motor Planet 2 Nm 0

*** Not: Ürünler isteğinize göre özelleştirilebilir.Daha fazla ayrıntı için lütfen bizimle iletişime geçin.

* Ürünler dişli kutusu 32, 36mm ile eşleşebilir

Bağlantı şeması:

ELEKTRİK BAĞLANTI TABLOSU
FONKSİYON	RENK
+ 5V	KIRMIZI	UL1007 26AWG
SALON A	YEŞİL
SALON B	MAVİ
SALON C	BEYAZ
GND	SİYAH
AŞAMA A	KAHVERENGİ
FAZ B	SARI
FAZ C	PORTAKAL

VİTES KUTUSU PARÇASI Elektriksel Özellikler:

32 mm Toz metalurjisi

Ev materyalleri	Çıkışta yatak	Radyal yük (flanştan 10 mm) N	Mil eksenel yükü (N)	Mil bastırarak geçirme kuvveti maks. (N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	kovanlı yataklar	120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/4	0.3	1.0	% 81	29.1	150	1
1/5
1/16	1.2	3.5	% 72	38.1	185	2
1/23
1/33
1/67	2.5	7.5	% 65	47.1	220	3
1/94
1/133
1/188

Mekanik Boyut

36MM Nema 14 Şanzıman Fırçasız Motor Planet 2 Nm 1

36 mm Toz metalurjisi

Ev materyalleri	Çıkışta yatak	Radyal yük (flanştan 10 mm) N	Mil eksenel yükü (N)	Mil bastırarak geçirme kuvveti maks. (N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	kovanlı yataklar	120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/4	0.3	1.0	% 81	24.8	145	1
1/5
1/16	1.2	3.5	% 72	32.4	173	2
1/20
1/25
1/53	2.5	7.5	% 65	41.9	213	3
1/62
1/76
1/94
1/117

Mekanik Boyut

36 mm Çinko Alaşım

Ev materyalleri

Çıkışta yatak

Radyal yük (flanştan 10 mm) N

Mil eksenel yükü (N)

Mil bastırarak geçirme kuvveti maks. (N)

Milin radyal oynaması (mm)

Milin itme oyunu (mm)

Yüksüz boşluk (°)

Çinko Alaşım

Gözenekli

rulmanlar

≤45

≤25

≤100

≤0,08

≤0.4

≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/12	0.3	1.0	% 81	26.8	100	1

Mekanik Boyut

36MM Nema 14 Şanzıman Fırçasız Motor Planet 2 Nm 3

Bir BLDC motor, AC, DC ve Universal motor tiplerinin avantajlarını alır ve bunları tek bir ünitede birleştirir.Uzun ömürlü, az bakım gerektiren, sessiz çalışma ve bir AC motorun değişken hız kabiliyetine sahiptir;bir DC motorun yüksek başlangıç torku ve doğrusal hız-tork eğrisi;ve hem AC hem de DC motorlar gibi dişli kutuları ile iyi çalışır.Fırçasız DC motorlar yüksek güç yoğunluğuna sahiptir, sadece Universal motora göre ikinci sıradadır ve% 65 ila 80 arasında en iyi verimlilik oranına sahiptirler.
