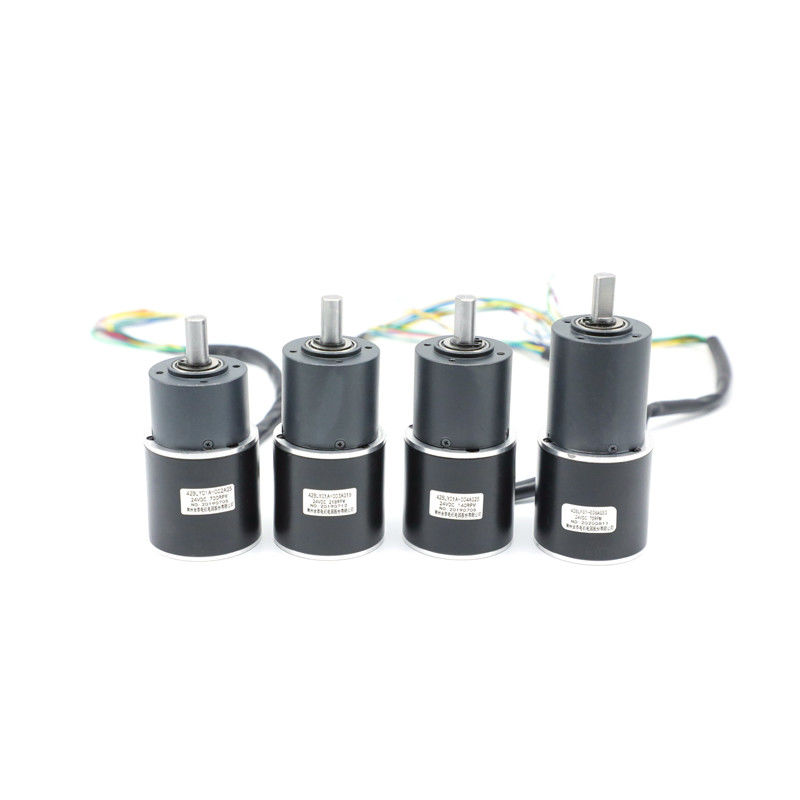

Şanzımanlı 42MM Nema Fırçasız Dc Motor

Şanzımanlı 42MM Nema Fırçasız Dc Motor

Marka Adı:	HeTai
Model Numarası:	42BLY
Adedi:	50
fiyat:	USD
Teslim Zamanı:	25 gün
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Hall efekt açısı:

120 ° Elektrikli açı

3000 ayarlanabilir

Sargı tipi:

Dielektrik gücü:

600VAC 1 dakika

Ortam sıcaklığı:

-20 ℃ ~ 50 ℃

Yalıtım direnci:

100MΩ Min. 500VC DC

IP Seviyesi:

Maksimum Radyal kuvvet:

15N (ön flanştan 10 mm)

Maksimum eksenel kuvvet:

Minimum Azaltma oranı:

Maksimum küçültme oranı:

1/216

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

10000 adet / ay

Vurgulamak:

42mm nema motor

Düşük Devir Fırçasız Motor

düşük hızlı yüksek torklu fırçasız dc motor

Ürün Açıklaması

42BLY NEMA 17 Özelleştirilmiş planet dişli kutusu fırçasız dc motor yüksek tork düşük hız

Planet dişli kutusunun avantajı

1. Arttırılmış tekrarlanabilirlik: Daha yüksek hızdaki radyal ve eksenel yükü, dişli yanlış hizalamasını en aza indirerek güvenilirlik ve sağlamlık sunar.

2. Mükemmel hassasiyet: Çoğu dönen açısal stabilite, hareketin doğruluğunu ve güvenilirliğini artırır.

3. Daha fazla yüzey teması olduğundan daha düşük gürültü seviyesi.Yuvarlanma çok daha yumuşaktır ve sıçramalar neredeyse hiç yoktur.

4.Daha fazla dayanıklılık: Burulma sertliği ve daha iyi yuvarlanma nedeniyle.Böylelikle vitesin daha fazla verimi ve çok daha sorunsuz bir çalışma elde edilir.

5. Çok iyi verimlilik seviyeleri: Planet redüktörler daha fazla verimlilik sunar

6. Arttırılmış tork iletimi: Daha fazla diş temas ettiğinde, mekanizma daha fazla torku iletebilir ve buna dayanabilir.Ayrıca bunu daha tekdüze bir şekilde yapar.

7. Maksimum çok yönlülük: Mekanizması, hemen hemen her alana monte edilebilen silindirik bir dişli kutusunda bulunur.

Modeli	Tork NM	Maksimum Radyal yük	Mil eksenel yükü	Azaltma Oranı	Redüktör Muhafaza Malzemesi	Gerilim (V)	Güç (W)	Hız (RPM)
42BLY01A-002AG5	0.16	≤120N (ön flanştan 10 mm)	≤80N	5: 1	Toz metalurjisi	24	12	700
42BLY01A-003AG16	0.46			16: 1		24	11	218
42BLY01A-004AG25	0.72			25: 1		24	18	140
42BLY01A-005AG62	1.60			62: 1		24	9	56

* Ürünler özel istek üzerine özelleştirilebilir.

MOTOR PARÇASI Elektriksel Özellikler:

		Modeli	Modeli	Modeli
Şartname	Birim	42BLY01C	42BLY02	42BLY302-001
Faz Sayısı	Evre	3	3	3
Kutup sayısı	Polonyalılar	4	4	4
Anma Gerilimi	VDC	24	24	24
Anma Hızı	Devir	3000	3000	3000
Anma akımı	Bir	0.63	1.77	2.53
Puanlanmıs tork	Nm	0.035	0.08	0.13
Anma gücü	W	11	25	41
Tepe Torku	mN.m	0.105	0.24	0.39
Tepe Akımı	Amper	1.9	5.3	7.6
Tork Sabiti	Nm / A	0.054	0.045	0.051
Geri EMF sabiti	V / kRPM	5.7	4.7	5.3
Vücut uzunluğu	mm	42	60	78
Ağırlık	Kilogram	0.25	0.38	0.56

* Ürünler 36,42 mm dişli kutusu ile eşleşebilir

Bağlantı şeması

ELEKTRİK BAĞLANTI TABLOSU
FONKSİYON	RENK
+ 5V	KIRMIZI	UL1007 26AWG
SALON A	SARI
SALON B	YEŞİL
SALON C	MAVİ
GND	SİYAH
AŞAMA A	SARI	UL3265 22AWG
FAZ B	YEŞİL
FAZ C	MAVİ

Mekanik Boyut

Şanzımanlı 42MM Nema Fırçasız Dc Motor 0

VİTES KUTUSU PARÇASI Elektriksel Özellikler:

36 mm Toz metalurjisi

Ev materyalleri	Çıkışta yatak	Radyal yük (flanştan 10 mm) N	Mil eksenel yükü (N)	Mil bastırarak geçirme kuvveti maks. (N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	kovanlı yataklar	120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/4	0.3	1.0	% 81	24.8	145	1
1/5
1/16	1.2	3.5	% 72	32.4	173	2
1/20
1/25
1/53	2.5	7.5	% 65	41.9	213	3
1/62
1/76
1/94
1/117

Mekanik Boyut

36 mm Çinko Alaşım

Ev materyalleri

Çıkışta yatak

Radyal yük (flanştan 10 mm) N

Mil eksenel yükü (N)

Mil bastırarak geçirme kuvveti maks. (N)

Milin radyal oynaması (mm)

Milin itme oyunu (mm)

Yüksüz boşluk (°)

Çinko Alaşım

Gözenekli

rulmanlar

≤45

≤25

≤100

≤0,08

≤0.4

≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/12	0.3	1.0	% 81	26.8	100	1

Mekanik Boyut

Şanzımanlı 42MM Nema Fırçasız Dc Motor 2

Dış çap 42mm Toz metalurjisi

Ev materyalleri	Çıkışta yatak	Radyal yük (flanştan 10 mm) N	Mil eksenel yükü (N)	Mil bastırarak geçirme kuvveti maks. (N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	kovanlı yataklar	120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Anma tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik%	Uzunluk (mm)	Ağırlık (gr)	Dişli tren sayısı
1/4	1.0	3.0	% 81	32.5	170	1
1/6
1/15	4.0	12	% 72	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	% 65	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	% 65	60.1	267

Mekanik Boyut
