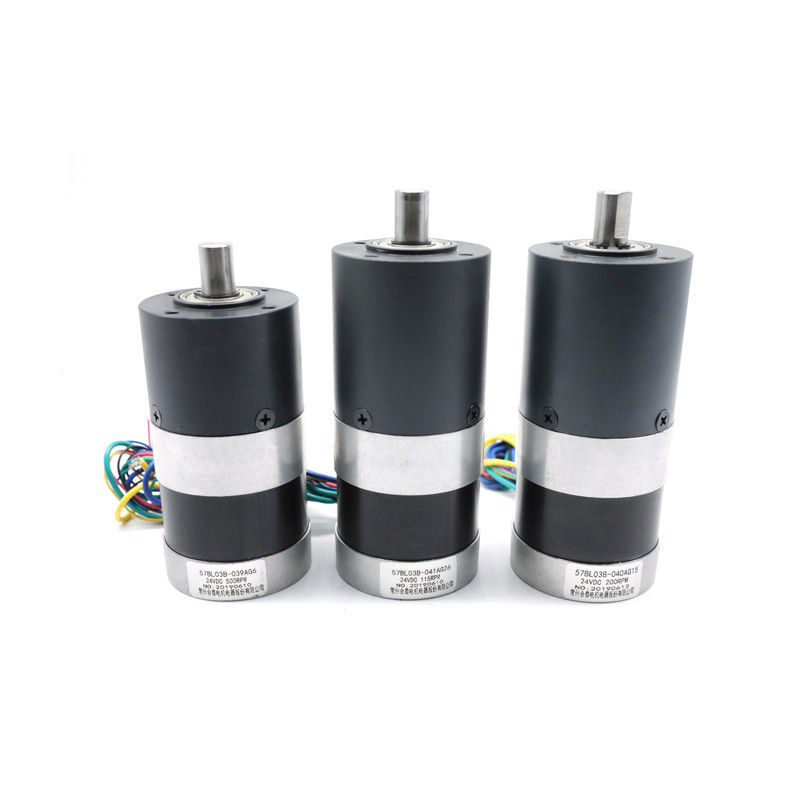

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w

Marka Adı:	HeTai
Model Numarası:	57BL
Adedi:	50
fiyat:	USD
Teslim Zamanı:	25 gün
Ödeme Şartları:	L / C, D / P, T / T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Sargı tipi:

Hall efekt açısı:

120 ° Elektrikli açı

Yalıtım sınıfı:

IP Seviyesi:

Yalıtım direnci:

100MΩ Min. 500VC DC

Dielektrik gücü:

600VAC 1 dakika

Ortam sıcaklığı:

-20 ℃ ~ 50 ℃

Maksimum Radyal kuvvet:

75N (ön flanştan 10 mm)

Maksimum eksenel kuvvet:

Şanzıman eşleştir:

42 mm, 52 mm, 56 mm, 63 mm

Maksimum anlık tolerans torku:

30 Nm

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Paletli

Yetenek temini:

10000 adet / ay

Vurgulamak:

planet dişli kutulu bldc motor

24v dc motor 200 rpm

Fırçasız Dc Motor ve Redüktör

Ürün Açıklaması

57BL CE ROHS ISO özelleştirme bldc motor max 10Nm fırçasız, düşük gürültülü planet dişli kutusu ile

modeli	Azaltma Oranı	Şanzıman çapı	Şanzıman Gövde Malzemesi	Gerilim (V)	Güç (W)	Hız (RPM)	Nominal tork (Nm)
57BL03B-039AG6	6:1	56mm	Toz metalurjisi	24	41	500	0.79
57BL03B-040AG15	15:1	56mm	Toz metalurjisi	24	40	200	1.9
57BL03B-041AG26	26:1	56mm	Toz metalurjisi	24	40	115	3.3

MOTOR PARÇASI Elektriksel Özellikler:

		modeli	modeli	modeli	modeli	modeli	modeli
Şartname	Birim	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Aşama Sayısı	Faz	3	3	3	3	3	3
Kutup sayısı	Polonyalılar	4	4	4	4	4	4
anma gerilimi	VDC	24	24	24	24	24	24
Anma Hızı	devir	2500	3000	3000	3000	3000	3000
Anma akımı	A	0.77	1.87	3.17	3.67	5.33	7.00
Puanlanmıs tork	Nm	0.057	0.11	0.18	0.22	0.33	0.44
Anma gücü	W	15	34.5	56	69	104	138
Tepe Tork	Nm	0.17	0.33	0,54	0.66	0.99	1.32
Tepe Akımı	Amper	2.3	5.6	9.5	11	16	21
Tork Sabiti	Nm/A	0.074	0.059	0.057	0.060	0.062	0.063
Geri EMF sabiti	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Vücut uzunluğu	mm	41.5	46.5	56.5	66.5	86.5	106.5
Ağırlık	Kilogram	0.35	0.44	0,56	0.67	0.95	1.18

*Ürünler dişli kutusu 42, 52, 56, 63mm ile eşleşebilir

* Ürünler özel istek üzerine özelleştirilebilir.

Bağlantı şeması

İŞLEV	RENK
+5V	KIRMIZI	UL1007 26AWG
SALON A	SARI
SALON B	YEŞİL
SALON C	MAVİ
GND	SİYAH
AŞAMA A	SARI	UL1015 20AWG
AŞAMA B	YEŞİL
AŞAMA C	MAVİ

Mekanik Boyut

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w 0

ŞANZIMAN PARÇASI Elektriksel Özellikler

Dış çap 42mm Toz metalurjisi

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Toz metalurjisi	kol yatağı	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk L (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/4	1.0	3.0	%81	32.5	170	1
1/6
1/15	4.0	12	%72	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	%65	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	%65	60.1	267

Mekanik Boyut

Dış çap 52mm Çinko Alaşım

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Çinko Alaşım	kol yatakları	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/13	2.0	6.0	%81	52.9	345	1

Mekanik Boyut

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w 2

Dış çap 56mm Toz metalurjisi

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Toz metalurjisi	kol yatakları	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk L (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/4	2.0	6.0	%81	41.3	491	1
1/6
1/15	8.0	25	%72	59.6	700	2
1/18
1/26
1/47	16	50	%72	59.6	700	2
1/66

Mekanik Boyut

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w 3

Dış çap 56mm Mühendislik plastikleri

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Mühendislik plastikleri	kol yatağı	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk L (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/15	8.0	25	%72	61.6	450	2
1/18
1/26
1/47	16	50
1/66

Mekanik Boyut

Planet Şanzımanlı Fırçasız Dc Motor 24v 40w 3

Dış çap 56 mm Çinko Alaşım

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Çinko Alaşım	kol yatakları	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Azaltma oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Yeterlik%	Uzunluk L (mm)	Ağırlık (g)	Dişli trenlerinin sayısı
1/4	2.0	6	%81	43.3	350	1
1/6
1/13				52.7	400

Mekanik Boyut

Dış çap 63mm Çinko Alaşım

Ev materyalleri	çıkışta rulman	Radyal yük(flanştan 10 mm)N	Mil eksenel yükü (N)	Mil bastırma kuvveti max(N)	Milin radyal oynaması (mm)	Milin itme oyunu (mm)	Yüksüz durumda boşluk (°)
Çinko Alaşım	kol yatakları	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Azaltma oranı

Nominal tolerans torku (Nm)

Maksimum anlık tolerans torku (Nm)

Yeterlik%

Uzunluk

L(mm)

Ağırlık (g)

Dişli trenlerinin sayısı

1/8

3.0

8.0

%81

75.5

400

Mekanik Boyut

Güneş dişli ve planet dişlilerin farklı bir dizilimine sahip olması sayesinde yüksek çıkış torku ve geniş hız oranı elde edilir.Bunların dışında planet dişli kutuları daha düşük atalet ve yüksek tork aktarımına sahiptir. Bütün bunlar verimliliği garanti eden temel unsurlardır.

Güç ve hız derecesini doğru bir şekilde değiştirme yeteneği, planet dişli kutularını rüzgar türbini, içten yanmalı motorlar vb. gibi birçok özel uygulama için uygun hale getirir.
