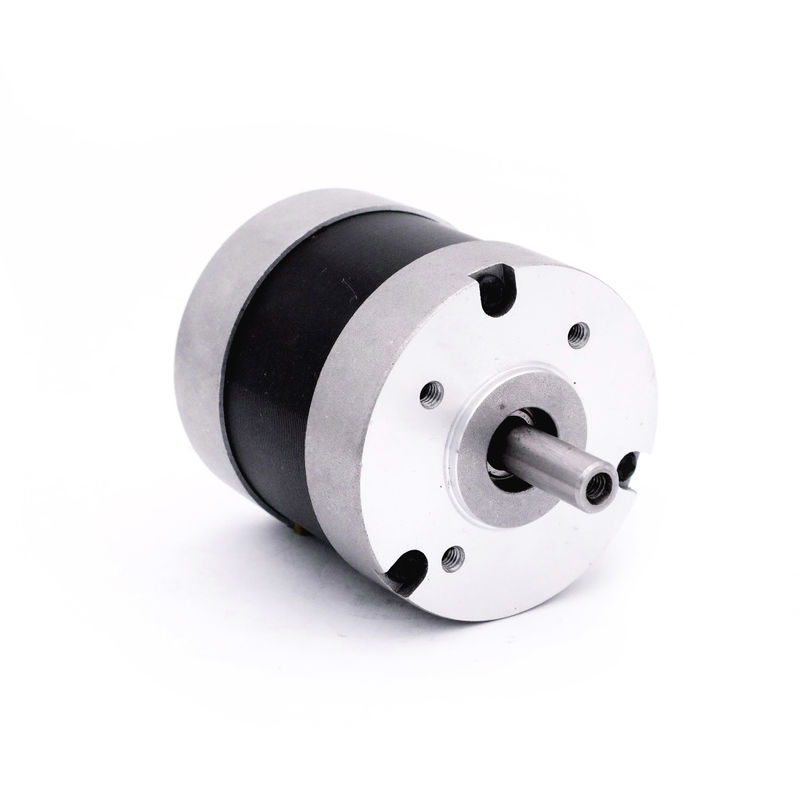

Mikro Fırçasız Kalıcı Mıknatıslı Motor Nema 23 57mm 24v Yuvarlak Kare Flanş
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | Fırçasız DC Motorlar | Sargı Tipi | Yıldız |
---|---|---|---|
Hall Etkisi Açısı | 120° Elektrik Açısı | Yalıtım sınıfı | B |
Ortam sıcaklığı | -20℃~+50℃ | Yalıtım direnci | 100MΩ Min.500VC DC |
Dielektrik gücü | 600VAC 1 dakika | Maksimum Radyal Kuvvet | 75N (ön flanştan 10 mm) |
Maksimum Eksenel Kuvvet | 15N | Mil Tipi | Tek Şaft |
Vurgulamak | Nema 23 57mm 24v,Nema 23 24v,Küçük Fırçasız Dc Motor Nema 23 |
57BL serisi NEMA 23 mikro 24V elektrikli Fırçasız DC Motor 3000rpm
57BL01G 3 faz 4 kutup Voltaj 24V, Nominal akım 0,77A, Nominal tork 0,057 Nm, Güç 15W
57BL02A 3 faz 4 kutup Gerilim24V, Anma akımı1.87A,Puanlanmıs tork0.11 Nm, Güç 34.5W
57BL03B 3 faz 4 kutup Gerilim24V, Anma akımı3.17A,Puanlanmıs tork0.18 Nm, Güç 56W
57BL04A 3 faz 4 kutup Voltaj 24V, Anma akımı3.67A,Nominal tork 0,66 Nm, Güç 69W
57BL05A 3 faz 4kutuplar Voltaj 24V, Nominal akım 5,33A, Nominal tork 0,33 Nm, Güç 104W
57BL063 faz 4kutuplar Voltaj 24V, Nominal akım 7A, Nominal tork 0,44 Nm, Güç 138W
57BL serisi yerleşik fırçasız motor için, kullanıcı için daha uygun maliyetli ve kullanışlıdır, bu da güvenilirliği artırır.
Elektrik Spesifikasyonu:
modeli | modeli | modeli | modeli | modeli | modeli | ||
Şartname | Birim | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
Aşama Sayısı | Evre | 3 | |||||
Kutup sayısı | Polonyalılar | 4 | |||||
anma gerilimi | VDC | 24 | |||||
Anma Hızı | devir | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
Anma akımı | A | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
Puanlanmıs tork | Nm | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
Anma gücü | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
Tepe Tork | mN.m | 0.17 | 0.33 | 0,54 | 0.66 | 0.99 | 1.32 |
Tepe Akımı | Amper | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
Tork Sabiti | Nm/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
Geri EMF sabiti | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
Vücut uzunluğu | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
Ağırlık | Kilogram | 0.35 | 0.44 | 0,56 | 0.67 | 0.95 | 1.18 |
*Ürünler özel istekler doğrultusunda özelleştirilebilir.
*Ürünler 42, 52, 56, 63 mm dişli kutusu ile uyumlu olabilir.
Mekanik Boyut
Bağlantı şeması
İŞLEV | RENK | |
+5V | KIRMIZI | UL1007 26AWG |
SALON A | SARI | |
SALON | YEŞİL | |
HALLC | MAVİ | |
GND | SİYAH | |
AŞAMA A | SARI | UL1007 20AWG |
AŞAMA B | YEŞİL | |
AŞAMA C | MAVİ |
