Nema11 Planet Şanzıman 12V 40.5mm 3.4W Motorlu Şanzıman 28BL01AG14
| Menşe yeri | ÇİN |
|---|---|
| Marka adı | HeTai |
| Sertifika | CE ROHS ISO |
| Model numarası | 28BL01AG14 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Palet |
| Teslim süresi | 25 gün |
| Ödeme koşulları | L/C, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | 10000 adet/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | fırçasız şanzıman motoru | Voltaj | 12 |
|---|---|---|---|
| Anma Hızı | 214±10% | küçültme oranı | 1/14 |
| Puanlanmıs tork | 0.15 Nm | Yalıtım direnci | 100MΩ Min.500 VDC |
| Yalıtım sınıfı | B | Motor yüksekliği | 40,5 mm |
| Milin itme oyunu | ≤0.4 | Çıkış gücü | 3.4W |
| Boşta geri tepme | ≤1.5° | Motor ağırlığı | 0,25 kg |
| Vurgulamak | Nema11 Planet Şanzıman,Nema11 Planet Şanzıman 12V,Şanzımanlı 12V Fırçasız Motor |
||
Ürün Açıklaması

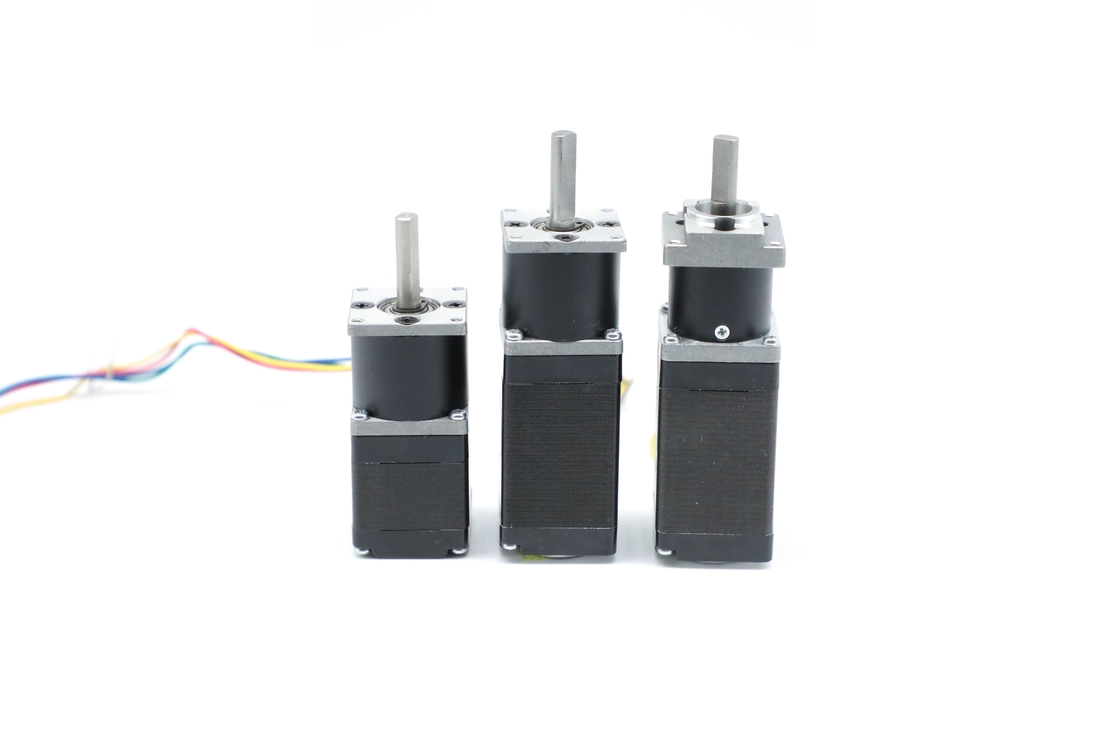

Nema11 planet şanzıman 12V 40.5mm 3.4W Motor, Şanzıman 28BL01AG14 ile
Çünkü daha fazla yüzey teması vardır.Kaydırma çok daha yumuşak ve neredeyse hiç atlama yok.Yani planet dişli kutusu motorunda düşük gürültü var.28BL01AG14, bir tür mini motordur.Verimliliği sağlamanın en önemli yönü, planet dişli kutusunun düşük atalet ve yüksek tork aktarımına sahip olmasıdır. Doğru özelliklere sahip bir planet dişli kutusu seçmek, herhangi bir mekanik sistemin verimliliğini artırmanın güvenilir bir yoludur.
Elektrik Spesifikasyonu:
| modeli | ||||
| Motor Parçası | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Oran | 1:14 | 1:30 | 1:64 | |
| Şanzıman Çapı | 28 | 28 | 28 | |
| Aşama Sayısı | Faz | 3 | 3 | 3 |
| Kutup sayısı | Polonyalılar | 4 | 4 | 4 |
| anma gerilimi | VDC | 12 | 24 | 24 |
| Puanlanmıs tork | Nm | 0.15 | 0.65 | 2 |
| Anma Hızı | devir | 214 | 100 | 46 |
| Anma akımı | Amper | 0.9 | 1 | 2 |
| Çıkış gücü | Watt | 3.4 | 6.8 | 9.6 |
| Motor Yüksekliği | mm | 40.5 | 53 | 78 |
| Motor Ağırlığı | Kilogram | 0.25 | 0.31 | 0.36 |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
|
ELEKTRİK BAĞLANTI TABLOSU |
||
| İŞLEV | RENK | |
| +5V | KIRMIZI | UL1007 26AWG |
| SALON A | YEŞİL | |
| SALON B | MAVİ | |
| SALON C | BEYAZ | |
| GND | SİYAH | |
| AŞAMA A | PORTAKAL | |
| AŞAMA B | SARI | |
| AŞAMA C | KAHVERENGİ | |
Mekanik Boyut
Aşağıdakilerden farklı şanzıman seçebilirsiniz:
Dış çap 28mmToz metalurjisi
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz metalurjisi | kol yatakları | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Planet dişli kutusu 28 kare tip | ||||||
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Yeterlik% |
Uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/3 | 0,2 | 0,6 | %81 | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Planet dişli kutusu 28 yuvarlak tip | ||||||
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Yeterlik% |
Uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/14 | 0,5 | 1.5 | %72 | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | %65 | 40 | 105 | 1 |
| 1/107 | ||||||
