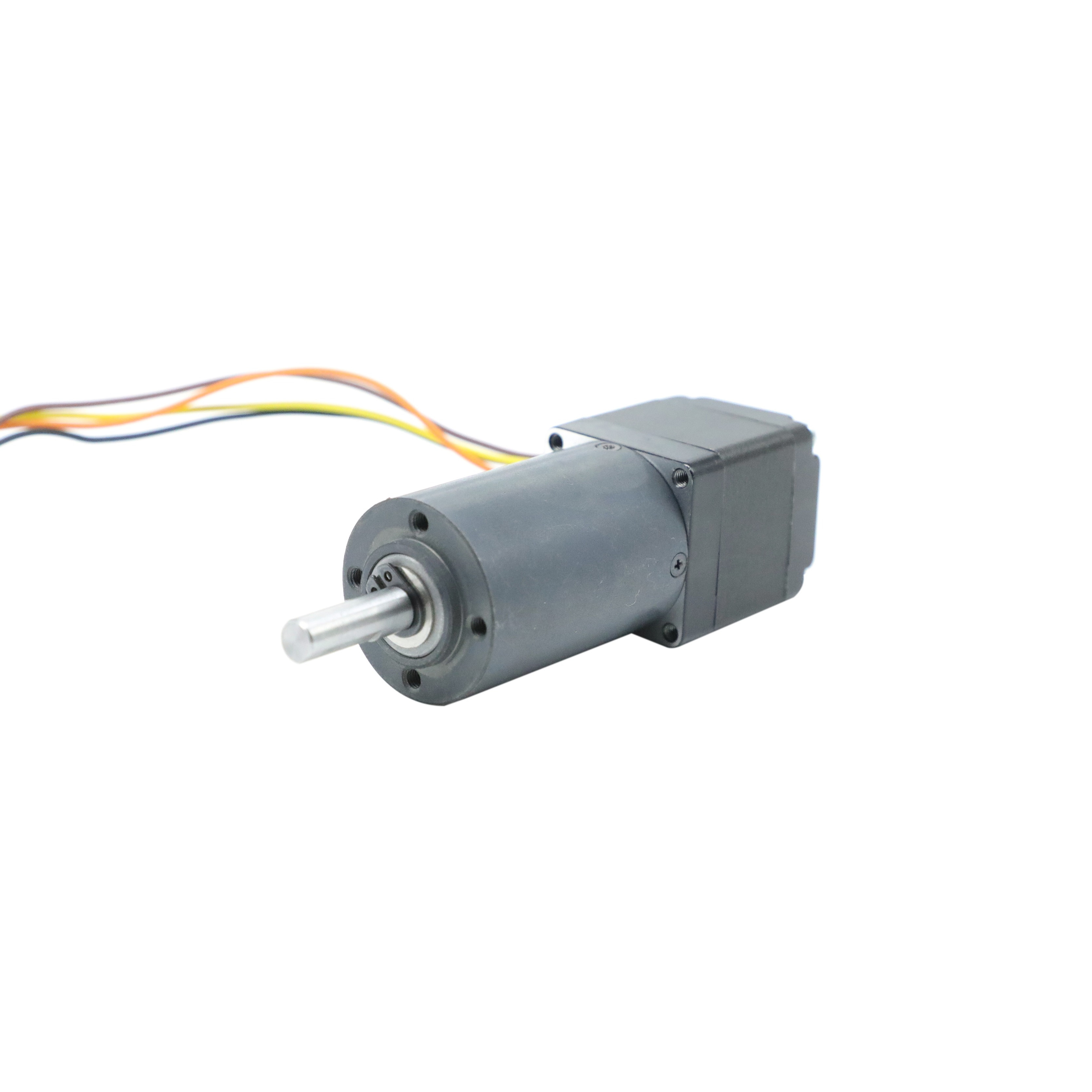

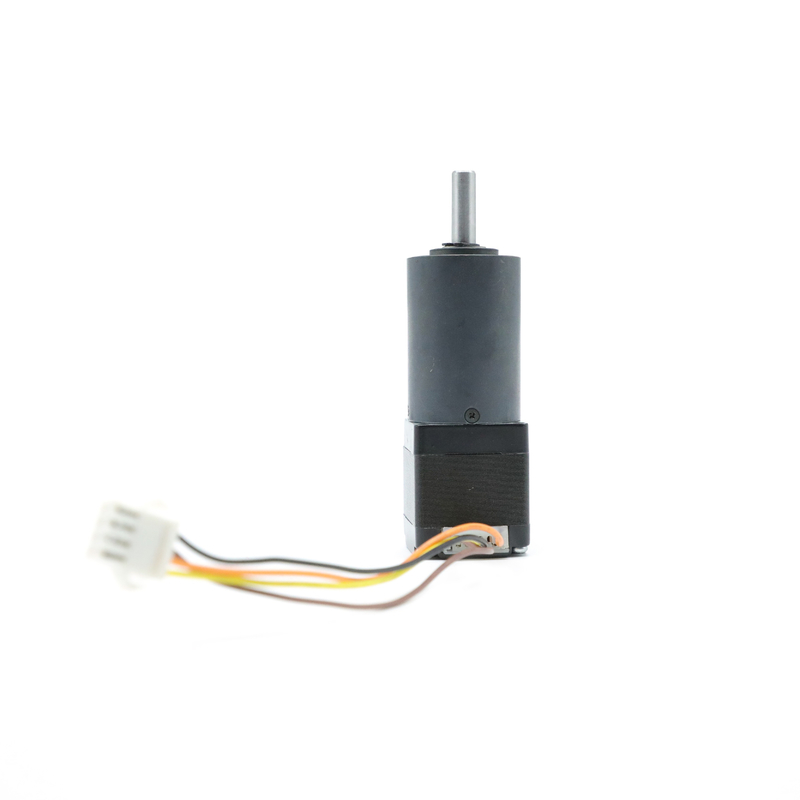

Nema 11 Şanzıman Step Motor Yüksek Tork 4.22V 0.67A

Nema 11 Şanzıman Step Motor Yüksek Tork 4.22V 0.67A

Marka Adı:	HeTai
Model Numarası:	28YGH102 Serisi
Adedi:	50
fiyat:	USD
Teslim Zamanı:	25 gün
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

ÇİN

Sertifika:

CE ROHS ISO

Ürün adı:

Basamaklı vites kutusu motoru

Model Numarası:

1,8 °

Sıcaklık artışı:

80 ℃ Maks

Akım:

0,67A

Ortam sıcaklığı:

-20°C~+50°C

Tutma Torku:

6Kg.cm

İndüktans:

3,7mh/faz

Çıkışta Rulman:

kovanlı rulmanlar

Radyal yük (flanştan 10 mm):

≤450N

Mil eksenel yükü:

≤200N

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Palet

Yetenek temini:

10000 adet/ay

Vurgulamak:

0.67A Şanzıman Step Motor

Nema 11 Şanzıman Step Motor

Şanzımanlı Yüksek Torklu Step Motor

Ürün Açıklaması

Nema 11 4.22V 0.67A 28YGH102-XXAG107 Ucuz bir vites kutusu yüksek torklu adımlı motor

Gezegen şanzımanları olarak da bilinen gezegen şanzımanları, hareket kontrolünde en ilginç şanzıman türlerinden biridir.

28YGH102-XXAG107, bir tür mikro motor.Özelliği düşük gürültü ve yüksek tork.Planetary gearbox'un giriş vitesinin merkezi çıkış vitesinin merkezi etrafında döner.ve giriş ve çıkış oyu hizalanırBu aynı giriş ve çıkış dönüş merkezleri ile bir dişli olduğunu gösterir

Bu model 28 mm toz metalürjisi vites kutusu kullanıyor,Tasarım oldukça karmaşıktır, ancak verimli ve bakımı da kolay.

Elektriksel Özellik

Adım açısı	°/Adım	1.8
İsimlendirilmiş Voltaj	V	4.22
Mevcut	A/PHASE	0.67
Direniş	Ω/FAZ	6.3
İNDUKTANS	mH/FAZ	3.7
Dolayısıyla, bu durumun geçerliliği belirtilmelidir.	kg.cm	6
İZOLASYON Sınıfı		B

* Ürünler özel istek üzerine özelleştirilebilir.

Kablolama Şeması

Mekanik Boyut

Kablolama Şeması

Elektrikli bağlantı tablosu
FONKSYON	Renk
+5V	Kırmızı	UL1007 26AWG
A salonu	Yeşil
B salonu	Mavi
C salonunda	Beyaz
GND	Siyah
FASE A	Portakal
B FASOSU	Sarı
FASE C	Kahverengi

Şanzıman KutusuElektriksel Özellik

Dış çapı 28 mmToz metalürjisi

Ev malzemesi	Çıkışta yatak	Radial yük ((Flanş'tan 10 mm uzaklıkta) N	Çapa eksen yükü ((N)	Çubuk baskı-düzeltme gücü maksimum ((N)	Akçenin radyal oynaması ((mm)	Çapa itme oyunu ((mm)	Yüksüzlükte geri tepki (°)
Toz metalürjisi	Koltuk rulmanları	≤ 80	≤30	≤ 200	≤0.03	≤0.4	≤1.5

Gezegen şanzımanı 28 kare türü
Azaltma oranı	Adli tolerans tork (Nm)	Maksimum anlık tolerans tork (Nm)	Verimlilik %	Uzunluk L (mm)	Ağırlık ((g)	Sürüş trenlerinin sayısı
1/3	0.2	0.6	% 81	28.5	105	1
1/6

Gezegen şanzımanı 28 yuvarlak tip
Azaltma oranı	Adli tolerans tork (Nm)	Maksimum anlık tolerans tork (Nm)	Verimlilik %	Uzunluk L (mm)	Ağırlık ((g)	Sürüş trenlerinin sayısı
1 / 14	0.5	1.5	% 72	29.8	92	1
1/30
1/64	1.8	5	% 65	40	105	1
1/107

Çoklu Başlı Gıda Ölçeği Adım Motoru

Nema 11 Şanzıman Step Motor Yüksek Tork 4.22V 0.67A 2

Çeşitli başlı sarma makinesi

Şirket, adım motorunu, DC fırçasız motorunu ve vites motorunu üretmeye ve tasarlamaya adanmıştır. İlgileniyorsanız lütfen doğrudan bizimle iletişime geçin.
