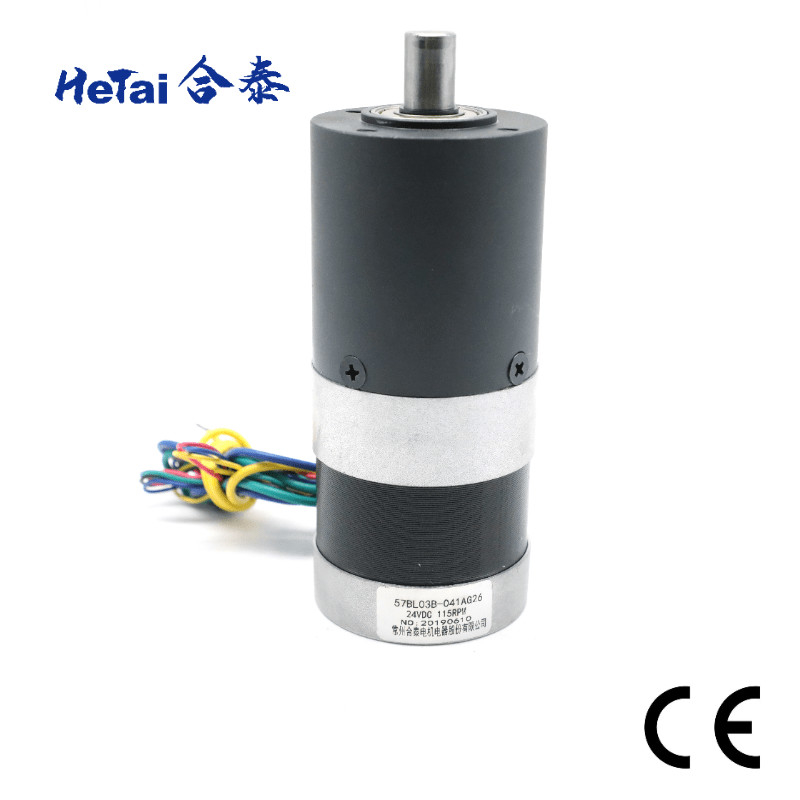

Özelleştirilebilir Fırçasız Şanzıman Motoru NEMA23 24v 0.8ohms 57mm*57mm
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BL03B-041AG26 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Palet |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L/C, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | 5000 adet/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Şanzıman Fırçasız Motor | Gerilim | 24 V |
|---|---|---|---|
| Anma Hızı | 3000± 200 RPM | Puanlanmıs tork | 0.18 Nm |
| küçültme oranı | 1/26 | Rezistans | 0,8 OHMS |
| Yalıtım sınıfı | B | Ortam sıcaklığı | -20℃~+50℃ |
| Yalıtım direnci | 100MΩ Min.500VC DC | Sertifika | CE ROHS ISO |
| Sargı Tipi | Yıldız | Dielektrik gücü | 500V AC 1 dakika |
| Vurgulamak | Fırçasız Şanzıman Motoru NEMA23,Fırçasız Şanzıman Motoru 57mm,0.8 Ohm Şanzıman Fırçasız Motor |
||
Ürün Açıklaması
Fırçasız Şanzıman Motoru 57BL03B-041AG26 NEMA23 24v 0.8ohms Özelleştirilebilir 57mm*57mm
Hetai, araştırma ve geliştirme yetenekleriyle gurur duymaktadır.Profesyonel laboratuvarların ve deneyimli teknisyenlerin desteğiyle Hetai, 13 faydalı patent ve yüksek teknoloji kurumsal ödülleri gibi ödüller kazandı.
Fırçasız dişli kutusu motoru bir planet dönüş sistemini taklit eder, giriş mili güneş dişlisi olarak da bilinen merkezi dişliyi tahrik eder ve daha sonra gezegen dişlileri olarak da bilinen çevredeki dişlileri döndürür.Ayrıca, Sınıflarında çok kompakt, düşük ağırlıklı bir tasarıma sahiptirler. Hız düşürücü olarak planet dişliler kullanılır.Motorları yavaşlatmak ve torku artırmak için kullanılırlar.Tork, makinenin çalışma gücüdür.
Elektrik Spesifikasyonu:
| modeli | ||
| Motor Parçası | 57BL03B-041AG26 | |
| Hattan Hatta Direnç | OHMS | 0,8 |
| Nominal Gerilim | VDC | 24 |
| Yüksüz Hız | devir | 4000 |
| Yüksüz Akım | Öğleden Sonra | 0,6 |
| Anma Hızı | devir | 3000± 200 |
| Puanlanmıs tork | Nm | 0.18 |
| Tork Sabiti | Nm/A | 0.057 |
| Geri EMF sabiti | V/kRPM | 5.9 |
| Yalıtım sınıfı | B | |
| PLANET DİŞLİ MOTOR ÖZELLİKLERİ | ||
| Puanlanmıs tork | Nm | 3.3 |
| Anma Hızı | devir | 115± %10 |
| Oran | 26:1 | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| İŞLEV | RENK | |
| +5V | KIRMIZI |
UL1007 26AWG |
| SALON A | SARI | |
| SALON B | YEŞİL | |
| SALON C | MAVİ | |
| GND | SİYAH | |
| AŞAMA A | SARI |
UL1015 20AWG |
| AŞAMA B | YEŞİL | |
| AŞAMA C | MAVİ |
Mekanik Boyut
Planet Şanzıman 56mm
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz Metalurjisi | Bilyalı rulmanlar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Şanzıman Tren Sayısı |
1 | 2 |
| Azaltma Oranı |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| uzunluk (mm) |
41.3
|
59.6 |
| Ağırlık (g) |
491.0
|
700.0 |
Mekanik Boyut
Diğer Şanzıman Oranı
NEMA 23 FIRÇASIZ MOTOR AŞAĞIDAKİ ŞANZUMANLA EŞLEŞEBİLİR
| Planet Şanzıman 36mm | |||
| Azaltma oranı | Anlık izin verilen yük (Nm) | uzunluk (mm) | Dişli trenlerinin sayısı |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Planet Şanzıman 42mm | |||
| Azaltma oranı | Anlık izin verilen yük (Nm) | uzunluk (mm) | Dişli trenlerinin sayısı |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
