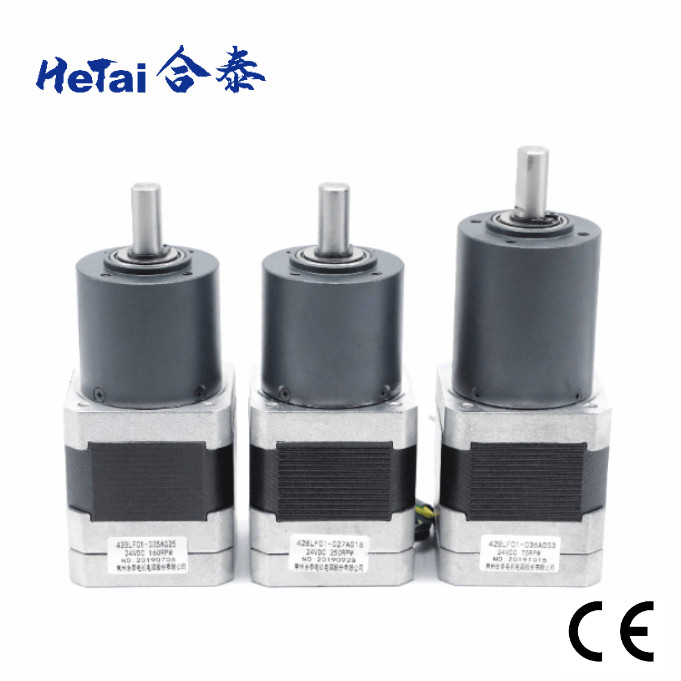

Nema 17 Şanzıman Fırçasız Motor 0.5A 24V 2.2OHMS 42mm
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 42BLF01-036AG53 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Palet |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L/C, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | 5000 adet/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | fırçasız şanzıman motoru | nominal voltaj | 24 VDC |
|---|---|---|---|
| Rezistans | 2.2 OHMS | Oran Çıkış Gücü | 26W |
| Yüksüz Akım | 0,5 AMPS | Yüksüz Hız | 5000± 10% RPM |
| Ortam sıcaklığı | -20℃~+50℃ | Oran | 53:1 |
| Sargı Tipi | Yıldız | Yalıtım direnci | 100MΩ Min.500VC DC |
| Dielektrik gücü | 600VAC 1 dakika | Yalıtım sınıfı | B |
| Vurgulamak | Nema 17 Şanzıman Fırçasız Motor 0.5A,2.2 OHMS Şanzıman Fırçasız Motor,Fırçasız Nema 17 Redüksiyon Şanzıman |
||
Ürün Açıklaması
42BLF01-036AG53 Şanzıman Fırçasız Motor Fabrika Kaynağı Nema 17 0.5A 24V 2.2OHMS 42mm
Hetai her zaman müşterilerin ihtiyaçlarını ilk sıraya koyar.Sadece yüksek kaliteli ürünler sunmakla kalmayıp, müşterilerin daha iyi ürünler üretmesine yardımcı olmanın en önemli görev olduğuna inanıyoruz.Kalite açısından Hetai, ISO sertifikası, CE ve Royal Honor sertifikası almıştır.Bu ürünün kalitesi de birçok müşteri tarafından kabul edilmiştir.
42BLF-036AG53 nema17 24V fabrika kaynağı dc şanzıman motoru, robotlar paketleme makineleri textline makineleri tıbbi aletler baskı makineleri ve akıllı lojistik için uygundur.Dişli redüktörü veya hız düşürücü olarak da bilinen dişli kutusu, hızı önemli ölçüde azaltmak ve/veya torku artırmak için motora eklenebilen bir dizi dişlidir.Her dişli kutusu tipi, istenen hız-tork çıkışını elde etmek için bir motorla uyum içinde çalışır.
Elektriksel Özellikler
| Motor Parçası | ||
| Üretim Modeli | 42BLF01-036AG53 | |
| Direnç | OHMS | 2.2 |
| Nominal Gerilim | VDC | 24 |
| Yük Hızı Yok | devir | 5000± %10 |
| Yük Akımı Yok | Amper | 0,5 |
| Anma Hızı | devir | 4000± %10 |
| Puanlanmıs tork | Nm | 0.063 |
| Nominal Çıkış Gücü | W | 26 |
| Tork Sabiti | Nm/A | 0.046 |
| Yalıtım sınıfı | B | |
| PLANET DİŞLİ MOTOR ÖZELLİKLERİ | ||
| Puanlanmıs tork | Nm | 2.17 |
| Anma Hızı | devir | 75± %10 |
| ORAN | 5:1 | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| İŞLEV | RENK | |
| +5V | KIRMIZI | UL1007 26AWG |
| SALON A | SARI | |
| SALON | YEŞİL | |
| HALLC | MAVİ | |
| GND | SİYAH | |
| AŞAMA A | SARI | UL3265 22AWG |
| AŞAMA B | YEŞİL | |
| AŞAMA C | MAVİ |
Mekanik Boyut
Planet Şanzıman 36mm
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz Metalurjisi | Bilyalı rulmanlar | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Şanzıman Tren Sayısı | 1 | 2 | 3 |
| Azaltma Oranı |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
| uzunluk (mm) |
24.8
|
32.4 | 41.9 |
| Ağırlık (g) |
145.0
|
173.0 |
213.0 |
Mekanik Boyut
Diğer Şanzıman Oranı
| Planet Şanzıman 42mm | ||||||
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Yeterlik% | uzunluk (mm) | Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/4 | 1.0 | 3.0 | %81 | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | %72 | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
%65
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | %65 | 60.1 | 267 | |
| Planet Şanzıman 56mm | ||||||
| Azaltma oranı | Nominal tolerans torku (Nm) | Maksimum anlık tolerans torku (Nm) | Yeterlik% |
Uzunluk L (mm) |
Ağırlık (g) | Dişli trenlerinin sayısı |
| 1/4 | 2.0 | 6.0 | %81 | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | %72 | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | %72 | 59.6 | 700 | 2 |
| 1/66 | ||||||
Ürün uygulaması
sertifika
|
|
|
|
Step motor ROHS raporu Tarih: 09 Haziran 2021 |
BLDC Motor ROHS raporu Tarih: 09 Haziran 2021 |
CE belgesi |
|
|
|
IATF 16949: 2016
Şu tarihe kadar geçerlidir: 02 Haziran 2024
|
ISO 9001:2015
Şu tarihe kadar geçerlidir: 02 Haziran 2024
|
Fırçasız Motor Son Muayene
Motor Uzunluğunu ölçün Mil Uzunluğunu ölçün Ouler Çemberini ölçün
Vida Deliğini ölçün Tel Uzunluğunu ölçün PVC Uzunluğunu ölçün
Mesafe
Direnç Dinlemeyi Test Edin Hızı test edin
SSS
1. fabrika mısınız?
Evet, biz fabrikayız.Hetai markamız, 20 yılı aşkın süredir tanınmış bir mikro motor üreticisidir.
Çin.Hibrit step motor, fırçasız DC motor, servo motor ve planet dişli kutusu içeren ana ürün.
2. Başka iletişim bilgileriniz var mı?
Evet, lütfen bize e-posta gönderin: info@ht-motor.com 3. Kataloğunuzu nasıl alabiliriz?
İndirmek için lütfen aşağıdaki web sitesini ziyaret edin:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. Örneği test edebilir miyim?
Evet, numuneler ve navlun ücretlidir.
4. Özelleştirilmiş ürün alabilir miyim?
Elbette, tüm ürünler özel istek üzerine özelleştirilebilir.
5. Malları nasıl gönderiyorsunuz?
Normalde malları ekspres (DHL/UPS/FEDEX/TNT), deniz ve hava yoluyla göndeririz, ayrıca nakliye firmasını da kabul ederiz.
6. Ödeme koşulları nelerdir?
T/T (banka havalesi), Paypal (% 0,5 paypal ücretleri), ALIBABA güvence siparişi kabul
7. Bu son fiyatınız mı?indirim alabilir miyim
Fiyatımız fabrika fiyatıdır.Çok miktarda varsa, indirim hakkında pazarlık yapabiliriz.
8. Ürünleriniz için Garanti nedir?
Garantimiz bir yıldır.Bu süre zarfında tarafımızda herhangi bir kalite sorunu meydana gelirse, nakliye ücretini ve değiştirmeyi üstleneceğiz.ürünün yanlış kullanımından kaynaklanan hasarın garanti kapsamında olmadığını lütfen unutmayın.
