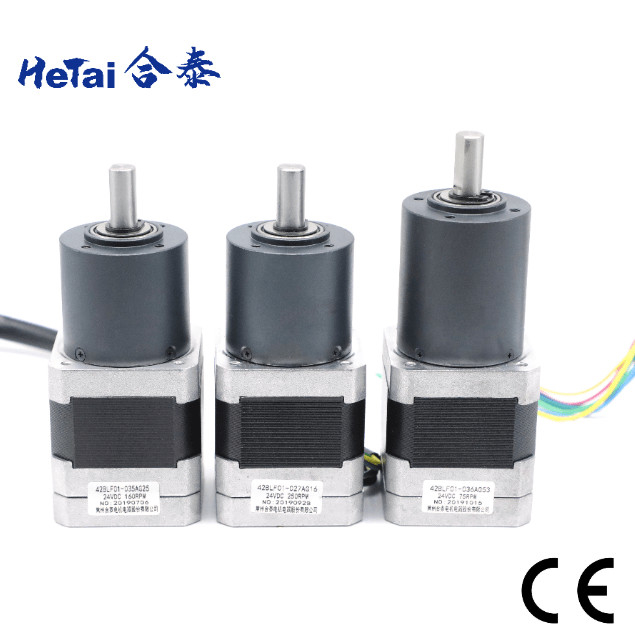

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm

Marka Adı:	Hetai
Model Numarası:	42BLF01 Serisi
Adedi:	50
fiyat:	USD
Teslim Zamanı:	28-31
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS ISO

Ürün adı:

Fırçasız şanzıman motoru

Sargı tipi:

Yıldız

Nominal Gerilim:

24V

Rezistans:

2,2 Ohm

Yüksüz hızı:

5000±%10 RPM

Yüksüz Akım:

Maksimum 0,8 Dakika

Ortam sıcaklığı:

-20°C~+50°C

Yalıtım Direnci:

100MΩ Min.500VC DC

Dielektrik dayanım:

600VAC 1 Dakika

Hall etkisi açısı:

120° Elektrik Açısı

Koruma Seviyesi:

5~10 İŞ GÜNÜ

tasdik:

CE ROHS ISO

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Palet

Yetenek temini:

5000 adet/ay

Vurgulamak:

Planet Şanzıman Fırçasız Motor 24v

Planet Şanzıman Fırçasız Motor 42mm

0.8A Şanzıman Fırçasız Motor

Ürün Açıklaması

Dişli Kutulu Fırçasız Motor 24v 0.8A Nema 17 42mm 42BLF01-027AG16 Planet Dişli Kutulu

Hetai ürünlerini ABD, Avrupa, Güneydoğu Asya ve Çin'in her yerine gönderir. Ürünler robotlar, paketleme makineleri, tekstil makineleri, tıbbi cihazlar, baskı makineleri, akıllı lojistik ekipmanları gibi alanlarda kullanılır...

Bir planet dişli motor, bir gezegen dönme sistemini taklit eder; bir giriş mili, güneş dişlisi olarak da bilinen bir güneş dişlisini tahrik eder, bu da daha sonra gezegen dişlileri olarak da bilinen çevreleyen dişlileri döndürür. Genellikle, planet dişliler redüktör olarak kullanılır. Motoru yavaşlatmak ve torku artırmak için kullanılırlar. Tork, makinenin çalışma gücüdür.

Nema 17 Fırçasız Dişli Motor Elektriksel Özellikleri

Motor Parçası
Üretici Model		42BLF01-027AG16
Nominal Çıkış Gücü	W	26
Direnç	OHM	2.2
Nominal Voltaj	VDC	24
Yüksüz Hız	RPM	5000± 10%
Yüksüz Akım	Amper Maks	0.8
Nominal Hız	Rpm	4000± 10%
Nominal Tork	N.m	0.063
Tepe Torku	N.m	0.12
Tork Sabiti	N.m/A	0.042
Geri EMF sabiti	V/kRPM	4.4
PLANET DİŞLİ İLE ÖZELLİKLER
Nominal Tork	N.m	0.7
Nominal Hız	Rpm	250± 10%
ORAN		16:1

*Ürünler özel talep üzerine özelleştirilebilir.

Kablolama Şeması

FONKSİYON	RENK
+5V	KIRMIZI	UL1007 26AWG
HALL A	SARI
HALLB	YEŞİL
HALLC	MAVİ
GND	SİYAH
FAZ A	SARI	UL3265 22AWG
FAZ B	YEŞİL
FAZ C	MAVİ

Mekanik Boyut

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 0

DİŞLİ KUTUSU 36mm Elektriksel Özellikleri:

Gövde malzemesi	Çıkışta rulman	Radyal yük (flanştan 10mm) N	Mil eksenel yükü (N)	Mil pres-fit kuvveti maks (N)	Mil radyal boşluğu (mm)	Mil itme boşluğu (mm)	Yüksüz boşluk (°)
Toz metalurjisi	burç rulmanlar	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Redüksiyon oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik %	Uzunluk (mm)	Ağırlık (g)	Dişli tren sayısı
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Mekanik Boyut

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 1

Diğer Dişli Kutusu Oranı

Planet Dişli Kutusu 42mm
Redüksiyon oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik %	Uzunluk (mm)	Ağırlık (g)	Dişli tren sayısı
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Planet Dişli Kutusu 56mm
Redüksiyon oranı	Nominal tolerans torku (Nm)	Maksimum anlık tolerans torku (Nm)	Verimlilik %	Uzunluk L (mm)	Ağırlık (g)	Dişli tren sayısı
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

ÜRETİM SAHNESİ

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 2

LABORATUVAR ROTOR TAŞLAMA CNC MERKEZİ

DIŞ ÇEMBER

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 3

OTOMATİK MONTAJ HATTI MONTAJ HATTI

MONTAJ HATTI

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 4

DOĞRUSAL STEP MOTOR DİŞLİ KUTUSU SARIM SONRASI STATOR

Planet Şanzıman Fırçasız Motor 24v 0.8A Nema 17 42mm 5

ARIZA TESTİ SERVO MOTOR TESTİ BOYUT KONTROLÜ

Sertifikasyon


			Step motor ROHS raporu
Tarih: 09 Haziran 2021

			BLDC Motor ROHS raporu
Tarih: 09 Haziran 2021

			CE sertifikası


			IATF 16949: 2016
Geçerlilik tarihi: 02 Haziran 2024

			ISO 9001: 2015
Geçerlilik tarihi: 02 Haziran 2024

Neden Bizi Seçmelisiniz
Size sunuyoruz:
Mühendislik Desteği
Profesyonel ekibimiz, sizin için doğru ve uygun motoru bulmanıza yardımcı olabilir. Mühendislerimiz, robotlar, paketleme makineleri, tekstil makineleri, tıbbi cihazlar, baskı makineleri, akıllı lojistik ekipmanları gibi çeşitli endüstrilerde hareket kontrol ürünleri konusunda zengin deneyime sahiptir.

			Bulun
			Özelleştirin
			Optimize Edin

			Ekibimiz, geniş motor seçeneklerimizden uygulama için en uygun motoru bulmanıza yardımcı olabilir

			Performansı ve dış görünümü özel kullanımınız veya montajınız için tasarlayabilir ve özelleştirebiliriz
			OEM projeleri için, çeşitli uygulamalarda farklı sorunları çözme konusunda 15 yılı aşkın deneyime sahibiz. Ürünümüzü müşterimizle birlikte geliştiriyoruz.

Üretim Desteği
Siparişin hacmi ne olursa olsun, aynı hizmeti sunacağız. Mühendislik ekibimiz, özel gereksinimlerinize göre hızlı ve doğru prototipler sağlayabilir.

			Prototip
			Standart Parti
			Yüksek Hacimli Parti

			1-10 adet
			500-5000 adet
			5000 adetten fazla

Büyük ölçekli üretim
Fabrikamız 1999 yılında kurulmuş olup, atölye alanı 15.000 m²'den fazladır. Kendi üretim hattımız ve CNC işleme merkezimiz bulunmaktadır, buna hassas CNC üniversal taşlama makinesi (İsveç), CNC markası (Almanya), DMG torna ve freze, DMG torna, Mahr ölçüm cihazı, Çin hassas silindirik taşlama makinesi, CNC torna makinesi, otomatik çok kafalı sarım makinesi, otomatik montaj hattı ve benzerleri dahildir.
