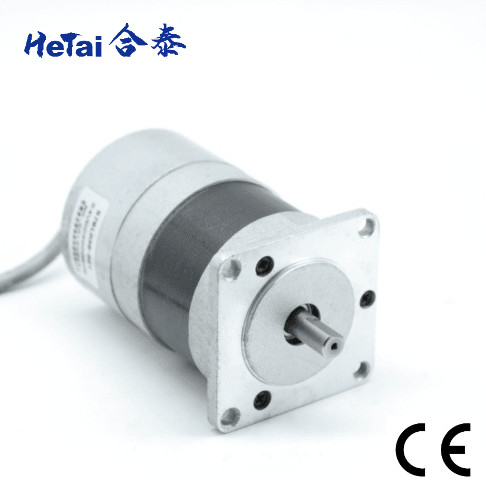

Çoklu Metal fırçasız DC Motor Nema 23 57mm 24V 56W 57BL03B-021

Çoklu Metal fırçasız DC Motor Nema 23 57mm 24V 56W 57BL03B-021

Marka Adı:	HeTai
Model Numarası:	57BL03B-021
Adedi:	50
fiyat:	USD
Teslim Zamanı:	25 gün
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE ROHS ISO

Ürün Adı:

Fırçasız DC Motor

Sargı tipi:

Yıldız

Hall etkisi açısı:

120° Elektrik Açısı

Nominal Gerilim:

24 VDC

Rezistans:

0,8 ohm

Yalıtım sınıfı:

yüksüz hız:

3800 ± 10%

yüksüz akım:

0.5 AMPS

Belirli Hız:

3000±%10

Puanlanmıs tork:

0,18 Nm

Çevre sıcaklığı:

-20°C~+50°C

Maksimum Radyal Kuvvet:

75 N (ön flanştan 10 mm)

Maksimum Eksenel Kuvvet:

IP seviyesi:

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Palet

Yetenek temini:

10000 adet/ay

Vurgulamak:

Multi Metal Fırçasız DC Motor 24V

Nema 23 Fırçasız DC Motor

57mm Bldc Fırçasız Motor

Ürün Açıklaması

57mm 24V çoklu metal 56W57BL03B-021 Yüksek Kaliteli fırçasız DC Motor Nema 23

Pürüzsüz DC motorlar, fırçalanmış meslektaşlarına göre önemli ölçüde daha yüksek verimliliğe ve performansı ve mekanik aşınmaya daha az duyarlılığa sahiptir.Yani eğer siz bir çok ciddi proje yapıyorsanız ve bir tatbikat gerektiriyorsanızDaha yüksek hız ve güç sağlayacak ve daha az bakım gerektirecek.

57BL serisi silindirik bir BLDC motorudur. Hız aralığı 2500 rpm-3000 rpm arasındadır ve nominal tork 0.057 NM'den 0.44 NM'ye kadar.

57 serisinin avantajı şudur:
● Mükemmel hız sabitliği
● Kompakt ve yüksek güç
● Yüksek verimlilik ve enerji tasarrufu
● Düşük sıcaklık artışı, düşük gürültü, düşük titreşim
● Uzun ömürlü ve düşük bakım maliyeti

Elektriksel Özellik

Spesifikasyon	Birim	57BL03B-021
Adli Voltaj	VDC	24
Direniş	OHMS	0.8
Belirli Hız	Rpm	3000± 10%
Dönüştürme tork	N.m.	0.18
Yüksüz Hız	Rpm	3800± 10%
Yüksüz akım	Amperler	0.5
Döngü Sabiti	N.m/A	0.06
Geri EMF sabiti	V/kRPM	6.3
İzolasyon sınıfı		B

Kablolama Şeması

Elektrikli bağlantı tablosu
FONKSYON	Renk
+24V	Kırmızı
GND	Siyah
AVI	Mavi
DIR	Sarı

Mekanik Boyut

Teknik Özellik

		Model	Model	Model	Model	Model	Model
Spesifikasyon	Birim	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Aşama sayısı	Aşama	3	3	3	3	3	3
Polonyalıların sayısı	Polonyalılar	4	4	4	4	4	4
Adlık Voltaj	VDC	24	24	24	24	24	24
Belirli Hız	Rpm	2500	3000	3000	3000	3000	3000
Rütbeli Akım	A	0.77	1.87	3.17	3.67	5.33	7.00
Dönüştürme tork	N.m.	0.057	0.11	0.18	0.22	0.33	0.44
Adlık Güç	W	15	34.5	56	69	104	138
En yüksek tork	N.m.	0.17	0.33	0.54	0.66	0.99	1.32
Zirve Akımı	Amperler	2.3	5.6	9.5	11	16	21
Döngü Sabiti	N.m/A	0.074	0.059	0.057	0.060	0.062	0.063
Geri EMF sabiti	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Vücut Uzunluğu	mm	41.5	46.5	56.5	66.5	86.5	106.5
Ağırlık	Kilogram	0.35	0.44	0.56	0.67	0.95	1.18

*Ürünler 42 numaralı vites kutusuyla eşleşebilir.52,56

* Ürünler özel istek üzerine özelleştirilebilir.

Ürün yelpazesi

Ürün Adı	Dış çapı	Voltaj aralığı	Güç aralığı	Güç aralığı	İsimlendirilmiş tork
	Motoru ayır	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m-20 N.m
	Ürün Adı	Dış çapı	Rating Toleransı Döner	Anlık Toleransa Döner	Verimlilik
	Gezegen Düğmesi&Düğme Motoru	22 mm-63 mm	0.1 N.m-20 N.m	0.3 Nm-60 Nm	%65, %72, %81
	Ürün Adı	Dış çapı	Hız aralığı	Güç aralığı	İsimlendirilmiş tork
	Dc fırçasız motor	28 mm-110 mm	300 rpm-10000 rpm	8 W-2000 w	0.02 Nm-6.5 Nm
	Ürün Adı	Dış çapı	Adım açısı	Durum Döner	İndüktansa aralığı
	Adımlı motor	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 mh-42 mh

Pürüzsüz Motor Son Denetimi

Çoklu Metal fırçasız DC Motor Nema 23 57mm 24V 56W 57BL03B-021 5

Motor Uzunluğunu Ölçün Çapa Uzunluğunu Ölçün Ouler Çemberi

Çoklu Metal fırçasız DC Motor Nema 23 57mm 24V 56W 57BL03B-021 6

Vuruş deliğini ölçün Tel uzunluğunu ölçün PVC uzunluğunu ölçün

Uzaklık

Çoklu Metal fırçasız DC Motor Nema 23 57mm 24V 56W 57BL03B-021 7

Direniş Dinleme testi Hız testi

Sertifika

Adımlı motor ROHS raporu
Tarih: 9 Haziran 2021

BLDC Motor ROHS raporu
Tarih: 9 Haziran 2021

CE sertifikası

IATF 16949: 2016
2 Haziran 2024'e kadar geçerli

ISO 9001: 2015
2 Haziran 2024'e kadar geçerli

Neden bizi seçtiniz?
Size sunuyoruz:
Mühendislik Desteği
Profesyonel ekibimiz size doğru ve uygun motoru bulmanıza yardımcı olabilir. Mühendislerimiz çeşitli endüstrilerde hareket kontrol ürünleri konusunda zengin deneyime sahiptir.Tekstil makineleri, tıbbi aletler, baskı makineleri, akıllı lojistik ekipmanları vb.

Bul.
Özelleştir
Optimize

Ekibimiz size çok çeşitli motorlar arasından uygulamanız için en uygun motoru bulmanıza yardımcı olabilir
Özel kullanımınız veya montajınız için performans ve dış görünümü tasarlayabilir ve özelleştirebiliriz.
OEM projeleri için, çeşitli uygulamalarda farklı sorunları çözme konusunda 15 yıldan fazla deneyime sahibiz.

Üretim desteği
Sipariş hacmine bakılmaksızın, aynı hizmeti sağlayacağız. Mühendislik ekibimiz size özel gereksinimlerinize göre hızlı ve doğru prototipler sağlayabilir.

Prototipler
Standart parti
Yüksek hacimli parti

1-10 adet
500-5000 adet
5000'den fazla.

Büyük ölçekli üretim
Fabrikamız 1999 yılında kuruldu ve atölye alanı 15.000m2'den fazla.CNC marka adı (Almanya), DMG torna ve freze, DMG torna, Mahr ölçüm aracı, Çinli hassas silindirli öğütme makinesi, CNC torna makinesi, otomatik çok başlı sarma makinesi,Otomatik montaj hattı vb.
