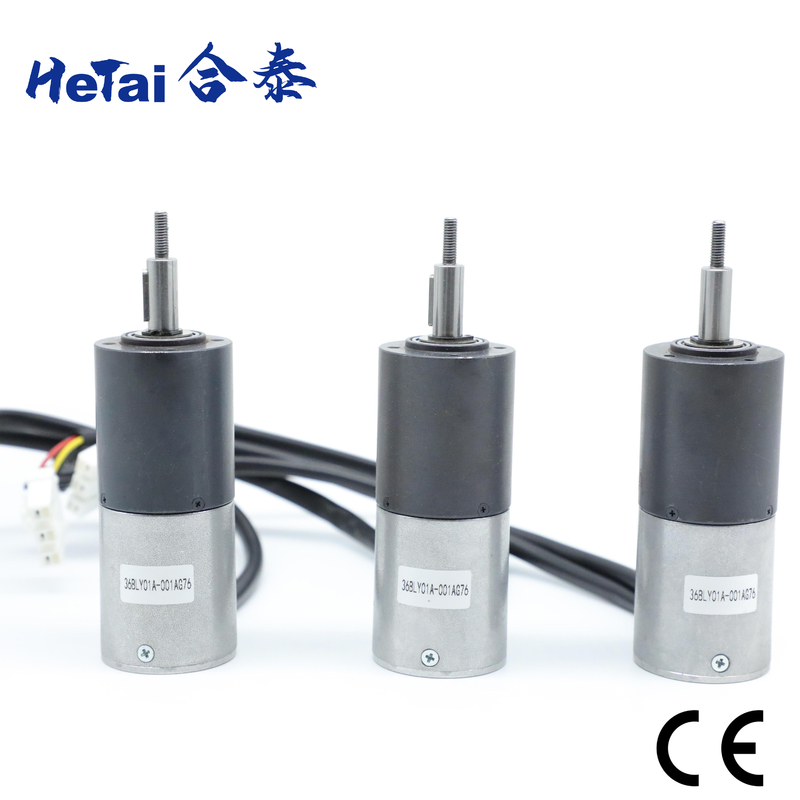

Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm

  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
Menşe yeri Çin
Marka adı Hetai
Sertifika CE ROHS ISO
Model numarası 36BLY01A-AG76
Min sipariş miktarı 50
Fiyat USD
Ambalaj bilgileri İç Köpük Kutulu Karton, Palet
Teslim süresi 28-31
Ödeme koşulları L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini 5000 adet/ay

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün adı Şanzıman Fırçasız Motor Gerilim 24 V
Anma Hızı 94 rpm Puanlanmıs tork 1.5 mil
küçültme oranı 1/76 Rezistans 2.4 OHMS
Yüksüz Hız 8900 devir/dakika Ortam sıcaklığı -20℃~+50℃
Yalıtım direnci 100MΩ Min.500VC DC Sargı Tipi Yıldız
Çıkış gücü 15W Sertifika CE ROHS ISO
Vurgulamak

Nema14 Fırçasız Dişli Motor

,

2.4 Ohm Fırçasız Dişli Motor

,

Planet Şanzıman Fırçasız Motor 36mm
Mesaj bırakın
Ürün Açıklaması

Fırçasız Dişli Motor Fabrika Fiyatı 36BLY01A-AG76 Nema14 24 V 2.4 Ohm



Changzhou Hetai Automobile deneyimli bir motor üreticisidir.20 yılı aşkın bir süredir Hetai, müşterilerine profesyonel elektriksel entegrasyon tasarımı ve otomasyon stratejileri sağlamaya kendini adamıştır.



Olağanüstü tork ve hız, daha yüksek verimlilik ve ihtiyaçlarınızı karşılamaya uygun paket boyutları ile fırçasız DC motorlar en katı gereksinimleri bile karşılar.Fırçasız DC motor, mükemmel hız ve konum kontrolü, uzun ömür ve yüksek tork yoğunluğu sunar. Bu küçük DC motor ailesi, tork ve hız için çok çeşitli özel gereksinimleri karşılamanıza yardımcı olurken, düşük demir kayıpları, gelişmiş verimlilik ve daha soğuk çalışma sağlar.

Elektrik Spesifikasyonu:



    modeli
Motor Parçası   36BLY01A-AG76
Direnç OHMS 2.4
Nominal Gerilim VDC 24
Yüksüz Hız devir 8900
Yüksüz Akım Öğleden Sonra 0,5
Anma Hızı devir 7100± 200
Puanlanmıs tork Nm 0.03
Tork Sabiti Nm/A 0.015
Geri EMF sabiti V/kRPM 1.6
PLANET DİŞLİ MOTOR ÖZELLİKLERİ
Puanlanmıs tork Nm 1.5
Anma Hızı devir 94
Oran   76:1



* Ürünler özel istek üzerine özelleştirilebilir.



Bağlantı şeması



İŞLEV RENK
+5V KIRMIZI







UL3226 26AWG




SALON A MAVİ
SALON B YEŞİL
SALON C BEYAZ
GND SİYAH
AŞAMA A KIRMIZI





UL1330 22AWG


AŞAMA B SARI
AŞAMA C SİYAH



Mekanik Boyut



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 0

Planet Şanzıman 36mm



Ev materyalleri çıkışta rulman Radyal yük(flanştan 10 mm)N Mil eksenel yükü (N) Mil bastırma kuvveti max(N) Milin radyal oynaması (mm) Milin itme oyunu (mm) Yüksüz durumda boşluk (°)
Toz Metalurjisi Kovanlı Rulmanlar ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Planet Şanzıman 36mm
Azaltma oranı Anlık izin verilen yük (Nm) uzunluk (mm) Dişli trenlerinin sayısı
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



Mekanik Boyut



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 1

sertifika

Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Step motor ROHS raporu

Tarih: 09 Haziran 2021

BLDC Motor ROHS raporu

Tarih: 09 Haziran 2021

 CE belgesi
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Şu tarihe kadar geçerlidir: 02 Haziran 2024
ISO 9001:2015
Şu tarihe kadar geçerlidir: 02 Haziran 2024

​ÜRETİM EKİPMANLARI



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 7



CNC MERKEZİ ROTOR TAŞLAMA LAZER PUNTA KAYNAK MAKİNESİ

DIŞ DAİRE



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 8



OTOMATİK ÇOK KAFALI OTOMATİK ÇOK KAFALI SARMA MAKİNASI

SARMA MAKİNASI SARMA MAKİNASI



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 9



           OTOMATİK MONTAJ HATTI MONTAJ HATTI

MONTAJ HATTI



Fırçasız Motor Son Muayene



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 10



Motor Uzunluğunu ölçün Mil Uzunluğunu ölçün Ouler Çemberini ölçün



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 11



Vida Deliğini ölçün Tel Uzunluğunu ölçün PVC Uzunluğunu ölçün

Mesafe



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 12



Direnç Dinlemeyi Test Edin Hızı test edin



Paket teslimatı



Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 13

Nema14 Fırçasız Dişli Motor 36BLY01A-AG76 24 V 2.4 Ohm 36mm 14



SSS



1. fabrika mısınız?

Evet, biz fabrikayız.Hetai markamız, 20 yılı aşkın süredir tanınmış bir mikro motor üreticisidir.
Çin.Hibrit step motor, fırçasız DC motor, servo motor ve planet dişli kutusu içeren ana ürün.

2. Başka iletişim bilgileriniz var mı?
Evet, lütfen bize e-posta gönderin: info@ht-motor.com 3. Kataloğunuzu nasıl alabiliriz?
İndirmek için lütfen aşağıdaki web sitesini ziyaret edin:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. Örneği test edebilir miyim?
Evet, numuneler ve navlun ücretlidir.

4. Özelleştirilmiş ürün alabilir miyim?
Elbette, tüm ürünler özel istek üzerine özelleştirilebilir.

5. Malları nasıl gönderiyorsunuz?
Normalde malları ekspres (DHL/UPS/FEDEX/TNT), deniz ve hava yoluyla göndeririz, ayrıca nakliye firmasını da kabul ederiz.

6. Ödeme koşulları nelerdir?
T/T (banka havalesi), Paypal (% 0,5 paypal ücretleri), ALIBABA güvence siparişi kabul

7. Bu son fiyatınız mı?indirim alabilir miyim
Fiyatımız fabrika fiyatıdır.Çok miktarda varsa, indirim hakkında pazarlık yapabiliriz.

8. Ürünleriniz için Garanti nedir?
Garantimiz bir yıldır.Bu süre zarfında tarafımızda herhangi bir kalite sorunu meydana gelirse, nakliye ücretini ve değiştirmeyi üstleneceğiz.ürünün yanlış kullanımından kaynaklanan hasarın garanti kapsamında olmadığını lütfen unutmayın.
