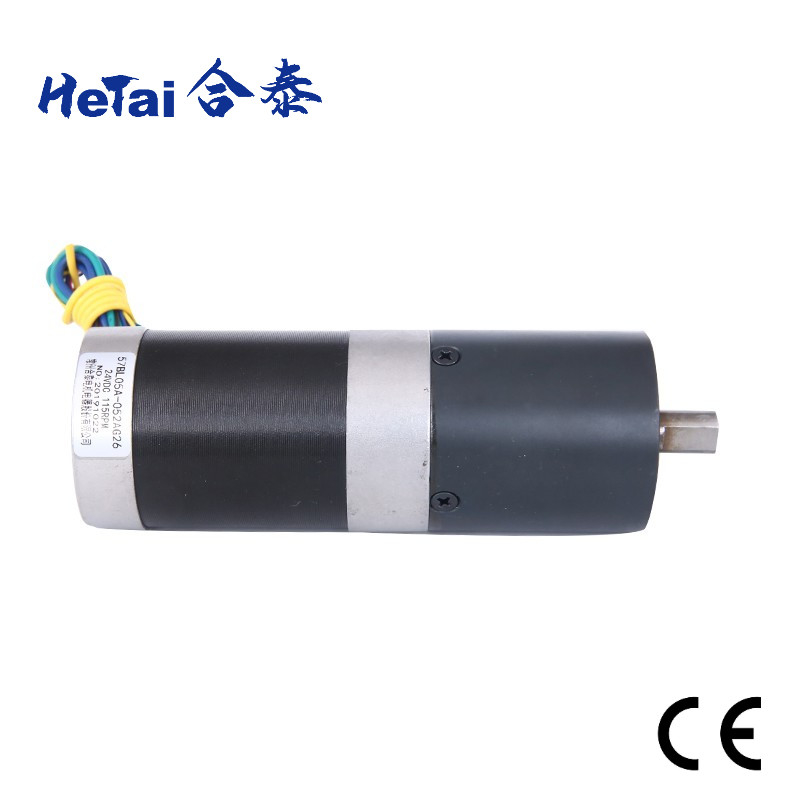

Düşük Gürültülü Nema 23 Fırçasız Dişli Motor 24 V Özelleştirilebilir
| Menşe yeri | Çin |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ROHS ISO |
| Model numarası | 57BL05A-052AG26 |
| Min sipariş miktarı | 50 |
| Fiyat | USD |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Palet |
| Teslim süresi | 28-31 |
| Ödeme koşulları | L/C, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | 5000 adet/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Şanzıman Fırçasız Motor | nominal voltaj | 24 V |
|---|---|---|---|
| Anma Hızı | 115± 10% RPM | Puanlanmıs tork | 6.1 Nm |
| Yüksüz Hız | 4500±%10 Rpm | Rezistans | 0.35 OHMS |
| Yüksüz Akım | 1 Amper | Yalıtım direnci | 100MΩ Min.500VC DC |
| Sargı Tipi | Yıldız | Dielektrik gücü | 500V AC 1 dakika |
| Sertifika | CE ROHS ISO | Yalıtım sınıfı | B |
| Vurgulamak | Nema 23 Fırçasız Dişli Motor,Fırçasız Dişli Motor 24V,Düşük Gürültülü Fırçasız Dişli Motor |
||
Ürün Açıklaması
Düşük Gürültülü Nema 23 24 V 57BL05A-052AG26 Özelleştirilebilir Fırçasız Dişli Motor
Mühendis ekibimiz, Step, Fırçasız ve Sonsuz dişliler tasarlama ve üretme konusunda onlarca yıllık deneyime sahiptir.Bu, birçok dişli motor uygulaması için optimum dişli motor tasarımını sağlar.
Dişli Kutusu Fırçasız Motor motoru, geniş bir hız aralığında (500 – 15.000 RPM) büyük miktarlarda tork sağlayabilen yüksek performanslı bir motor olarak kabul edilir.Müşteri isteğine göre bu motorlar belirli bir voltaj, akım ve hız gereksinimine uyacak şekilde sarılabilir.Diğer seçenekler arasında kablolama, konektörler ve çok sayıda şaft konfigürasyonu bulunur. Bu, yüksek tork ve alanın önemli olduğu uygulamalar için mükemmel bir seçim yapan kompakt, redüktörlü bir motor oluşturur.
Elektrik Spesifikasyonu:
| modeli | ||
| Motor Parçası | 57BL05A-052AG26 | |
| Direnç | OHMS | 0.35 |
| Nominal Gerilim | VDC | 24 |
| Yüksüz Hız | devir | 4500±10% |
| Yüksüz Akım | Öğleden Sonra | 1 |
| Anma Hızı | devir | 3000± 200 |
| Puanlanmıs tork | Nm | 0.33 |
| Tork Sabiti | Nm/A | 0.062 |
| Geri EMF sabiti | V/kRPM | 6.5 |
| PLANET DİŞLİ MOTOR ÖZELLİKLERİ | ||
| Puanlanmıs tork | Nm | 6.1 |
| Anma Hızı | devir | 115± %10 |
| Oran | 26:1 | |
* Ürünler özel istek üzerine özelleştirilebilir.
Bağlantı şeması
| İŞLEV | RENK | |
| +5V | KIRMIZI |
UL1007 26AWG |
| SALON A | SARI | |
| SALON B | YEŞİL | |
| SALON C | MAVİ | |
| GND | SİYAH | |
| AŞAMA A | SARI |
UL1015 20AWG |
| AŞAMA B | YEŞİL | |
| AŞAMA C | MAVİ |
Mekanik Boyut
Planet Şanzıman 56mm
| Ev materyalleri | çıkışta rulman | Radyal yük(flanştan 10 mm)N | Mil eksenel yükü (N) | Mil bastırma kuvveti max(N) | Milin radyal oynaması (mm) | Milin itme oyunu (mm) | Yüksüz durumda boşluk (°) |
| Toz Metalurjisi | Bilyalı rulmanlar | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Şanzıman Tren Sayısı |
1 | 2 |
| Azaltma Oranı |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| uzunluk (mm) |
41.3
|
59.6 |
| Ağırlık (g) |
491.0
|
700.0 |
Mekanik Boyut
Diğer Şanzıman Oranı
NEMA 23 FIRÇASIZ MOTOR AŞAĞIDAKİ ŞANZUMANLA EŞLEŞEBİLİR
| Planet Şanzıman 36mm | |||
| Azaltma oranı | Anlık izin verilen yük (Nm) | uzunluk (mm) | Dişli trenlerinin sayısı |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Planet Şanzıman 42mm | |||
| Azaltma oranı | Anlık izin verilen yük (Nm) | uzunluk (mm) | Dişli trenlerinin sayısı |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
Dişli Tren Sayısı
| Birincil Sürücü | |
|
| İkincil Sürücü | |
|
| Üç aşamalı Şanzıman | |
|
sertifika
|
|
|
|
Step motor ROHS raporu Tarih: 09 Haziran 2021 |
BLDC Motor ROHS raporu Tarih: 09 Haziran 2021 |
CE belgesi |
|
|
|
IATF 16949: 2016
Şu tarihe kadar geçerlidir: 02 Haziran 2024
|
ISO 9001:2015
Şu tarihe kadar geçerlidir: 02 Haziran 2024
|
Bacelesiz Motor Son Muayene
|
||||
| Motor Uzunluğunu Ölçün | Mil Uzunluğunu Ölçün | ölçünOuler Çemberi | ||
|
||||
| Vida Deliğini ölçünMesafe | Tel Uzunluğunu Ölçün | PVC Uzunluğunu Ölçün | ||
|
||||
| Direnci Test Et | Dinleme | hızı test et | ||
Paket teslimatı
SSS
1. fabrika mısınız?
Evet, biz fabrikayız.Hetai markamız, 20 yılı aşkın süredir tanınmış bir mikro motor üreticisidir.
Çin.Hibrit step motor, fırçasız DC motor, servo motor ve planet dişli kutusu içeren ana ürün.
2. Başka iletişim bilgileriniz var mı?
Evet, lütfen bize e-posta gönderin: info@ht-motor.com 3. Kataloğunuzu nasıl alabiliriz?
İndirmek için lütfen aşağıdaki web sitesini ziyaret edin:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. Örneği test edebilir miyim?
Evet, numuneler ve navlun ücretlidir.
4. Özelleştirilmiş ürün alabilir miyim?
Elbette, tüm ürünler özel istek üzerine özelleştirilebilir.
5. Malları nasıl gönderiyorsunuz?
Normalde malları ekspres (DHL/UPS/FEDEX/TNT), deniz ve hava yoluyla göndeririz, ayrıca nakliye firmasını da kabul ederiz.
6. Ödeme koşulları nelerdir?
T/T (banka havalesi), Paypal (% 0,5 paypal ücretleri), ALIBABA güvence siparişi kabul
7. Bu son fiyatınız mı?indirim alabilir miyim
Fiyatımız fabrika fiyatıdır.Çok miktarda varsa, indirim hakkında pazarlık yapabiliriz.
8. Ürünleriniz için Garanti nedir?
Garantimiz bir yıldır.Bu süre zarfında tarafımızda herhangi bir kalite sorunu meydana gelirse, nakliye ücretini ve değiştirmeyi üstleneceğiz.ürünün yanlış kullanımından kaynaklanan hasarın garanti kapsamında olmadığını lütfen unutmayın.
