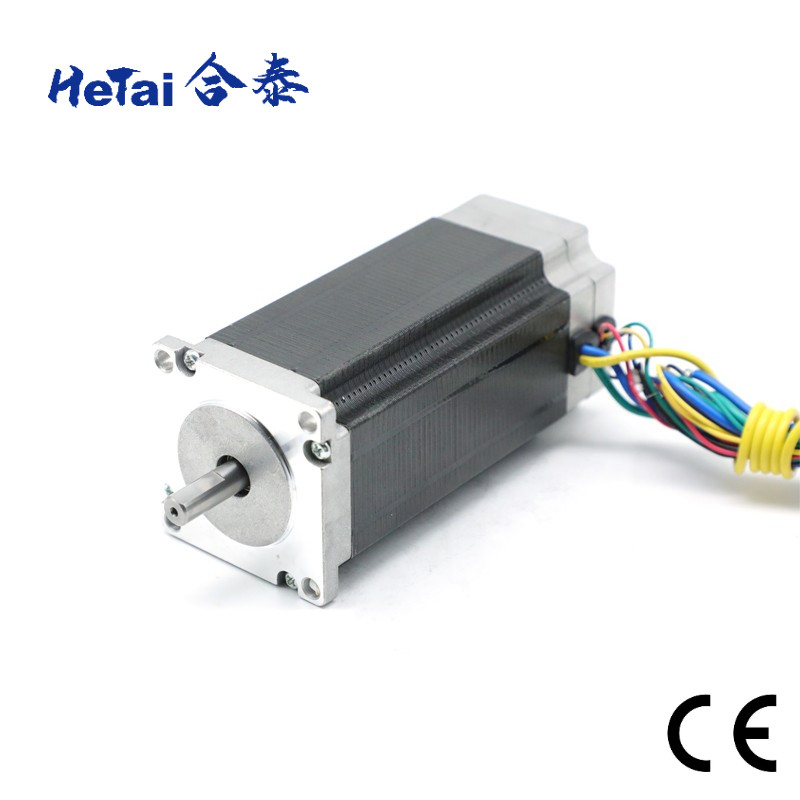

Nema 23 Fırçasız DC Motor 57mm 36 V Kararlı Performans 57BLF

Nema 23 Fırçasız DC Motor 57mm 36 V Kararlı Performans 57BLF

Marka Adı:	HeTai
Model Numarası:	57BLF04A Serisi
Adedi:	50
fiyat:	USD
Teslim Zamanı:	25 gün
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS ISO

Ürün adı:

fırçasız doğru akım motoru

Sargı tipi:

Yıldız

Hall etkisi açısı:

120° Elektrik Açısı

Nominal Gerilim:

36 VDC

Tork C0,136 Nm/Sabit:

0,09 Nm/A

Yalıtım Sınıfı:

Yüksüz hızı:

3800 devir

Yüksüz Akım:

1 amper

Nominal Hız:

3000± 200 devir/dakika

Nominal tork:

0,8 nm

GERİ EMF SABİT:

9,47 V/KRPM

Maksimum Radyal Kuvvet:

75 N (ön flanştan 10 mm)

Maksimum Eksenel Kuvvet:

15 N

IP Seviyesi:

5~10 İŞ GÜNÜ

Ambalaj bilgileri:

İç Köpük Kutulu Karton, Palet

Yetenek temini:

10000 adet/ay

Vurgulamak:

Nema23 Fırçasız DC Motor 57mm

36V Fırçasız DC Motor

3800 RPM Bldc Fırçasız Motor

Ürün Açıklaması

Fırçasız DC Motor Nema 23 57mm 36 V Kararlı Performans Toptan 57BLF

Fırçasız DC Elektrik Motoru (BLDC), fırçalarla değil, elektronik olarak komütasyon yapan ve doğrudan akım voltaj kaynağı ile çalışan bir elektrik motorudur. BLDC motorlar günümüzde geleneksel DC motorlardan daha popülerdir, ancak bu tür motorların geliştirilmesi ancak 1960'larda yarı iletken elektroniğin geliştirilmesiyle mümkün olmuştur.

Her iki motor tipi de dışarıda kalıcı mıknatıslar veya elektromanyetik bobinlere sahip bir stator ve içeride doğrudan akımla çalıştırılabilen bobin sargılarına sahip bir rotordan oluşur. Motor doğrudan akımla çalıştığında, statorda bir manyetik alan oluşur, bu da rotordaki mıknatısları çeker veya iter. Bu, rotorun dönmeye başlamasına neden olur.

Elektriksel Özellikler

DÖNÜŞ: KURŞUN UÇTAN GÖRÜLDÜĞÜ GİBİ SAAT YÖNÜNÜN TERSİNE

Üretici Model	Birim	57BLF04A-001
Nominal Voltaj	VDC	36
Direnç	OHM	0.4
Anma Hızı	Rpm	3000± 200
Anma Torku	N.m	0.8
Yüksüz Hız	Rpm	3800
Yüksüz Akım	Amper	1
Tork Sabiti	N.m/A	0.09
Geri EMF sabiti	V/kRPM	9.47
İzolasyon Sınıfı		B

Kablolama Şeması

ELEKTRİK BAĞLANTI TABLOSU
+5 V	KIRMIZI	UL 1007 26 AWG
HALL A	SARI
HALL B	YEŞİL
HALL C	MAVİ
GND	SİYAH
FAZ A	SARI	UL 1050 20 AGW
FAZ B	YEŞİL
FAZ C	MAVİ

Mekanik Boyut

Ürün Yelpazesi

Ürün Adı	Dış Çap	Voltaj Aralığı	Güç Aralığı	Güç Aralığı	Anma torku
	Servo Motor	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m-20 N.m
	Ürün Adı	Dış Çap	Anma Tolerans Torku	Anlık Tolerans Torku	Verimlilik
	Planet Dişli Kutusu&Dişli Kutulu Motor	22 mm-63 mm	0.1 N.m-20 N.m	0.3 N.m-60 N.m	65 %, 72%, 81%
	Ürün Adı	Dış Çap	Hız Aralığı	Güç Aralığı	Anma torku
	DC Fırçasız Motor	28 mm-110 mm	300 Rpm-10000 Rpm	8 W-2000 w	0.02 N.m-6.5 N.m
	Ürün Adı	Dış Çap	Adım açısı	Tutma Torku	Endüktans Aralığı
	Step Motor	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 mh-42 mh

Fırçasız Motor Son Muayene

Nema 23 Fırçasız DC Motor 57mm 36 V Kararlı Performans 57BLF 5

Motor Uzunluğunu Ölçün Mil Uzunluğunu Ölçün Dış Çemberi Ölçün

Nema 23 Fırçasız DC Motor 57mm 36 V Kararlı Performans 57BLF 6

Vida Deliğini Ölçün Kablo Uzunluğunu Ölçün PVC Uzunluğunu Ölçün

Mesafe

Nema 23 Fırçasız DC Motor 57mm 36 V Kararlı Performans 57BLF 7

Direnci Test Edin Dinleme Hızı Test Edin

Sertifika


			Step motor ROHS raporu
Tarih: 09 Haziran 2021

			BLDC Motor ROHS raporu
Tarih: 09 Haziran 2021

			CE sertifikası

			IATF 16949: 2016
Geçerlilik tarihi: 02 Haziran 2024

			ISO 9001: 2015
Geçerlilik tarihi: 02 Haziran 2024

Neden Bizi Seçmelisiniz
Size sunuyoruz:
Mühendislik Desteği
Profesyonel ekibimiz, sizin için doğru ve uygun motoru bulmanıza yardımcı olabilir. Mühendislerimiz, robotlar, paketleme makineleri, tekstil makineleri, tıbbi cihazlar, baskı makineleri, akıllı lojistik ekipmanları ve benzeri çeşitli endüstrilerde hareket kontrol ürünleri konusunda zengin deneyime sahiptir.

			Bulun
			Özelleştirin
			Optimize Edin

			Ekibimiz, geniş motor seçeneklerimiz arasından uygulama için en uygun motoru bulmanıza yardımcı olabilir
			Performansı ve dış görünümü özel kullanımınız veya montajınız için tasarlayabilir ve özelleştirebiliriz
			OEM projeleri için, çeşitli uygulamalarda farklı sorunları çözme konusunda 15 yılı aşkın deneyime sahibiz. Ürünümüzü müşterimizle birlikte geliştiriyoruz.

Üretim Desteği
Siparişin hacmi ne olursa olsun, aynı hizmeti sunacağız. Mühendislik ekibimiz, özel gereksinimlerinize göre hızlı ve doğru prototipler sağlayabilir.

			Prototip
			Standart Parti
			Yüksek Hacimli Parti

			1-10 adet
			500-5000 adet
			5000 adetten fazla

Büyük ölçekli üretim
Fabrikamız 1999 yılında kurulmuş olup, atölye alanı 15.000 m²'den fazladır. Kendi üretim hattımız ve CNC işleme merkezimiz bulunmaktadır, bunlar arasında hassas CNC üniversal taşlama makinesi (İsveç), CNC markası (Almanya), DMG torna ve freze, DMG torna, Mahr ölçüm cihazı, Çin hassas silindirik taşlama makinesi, CNC torna makinesi, otomatik çok kafalı sarma makinesi, otomatik montaj hattı ve benzerleri bulunmaktadır
