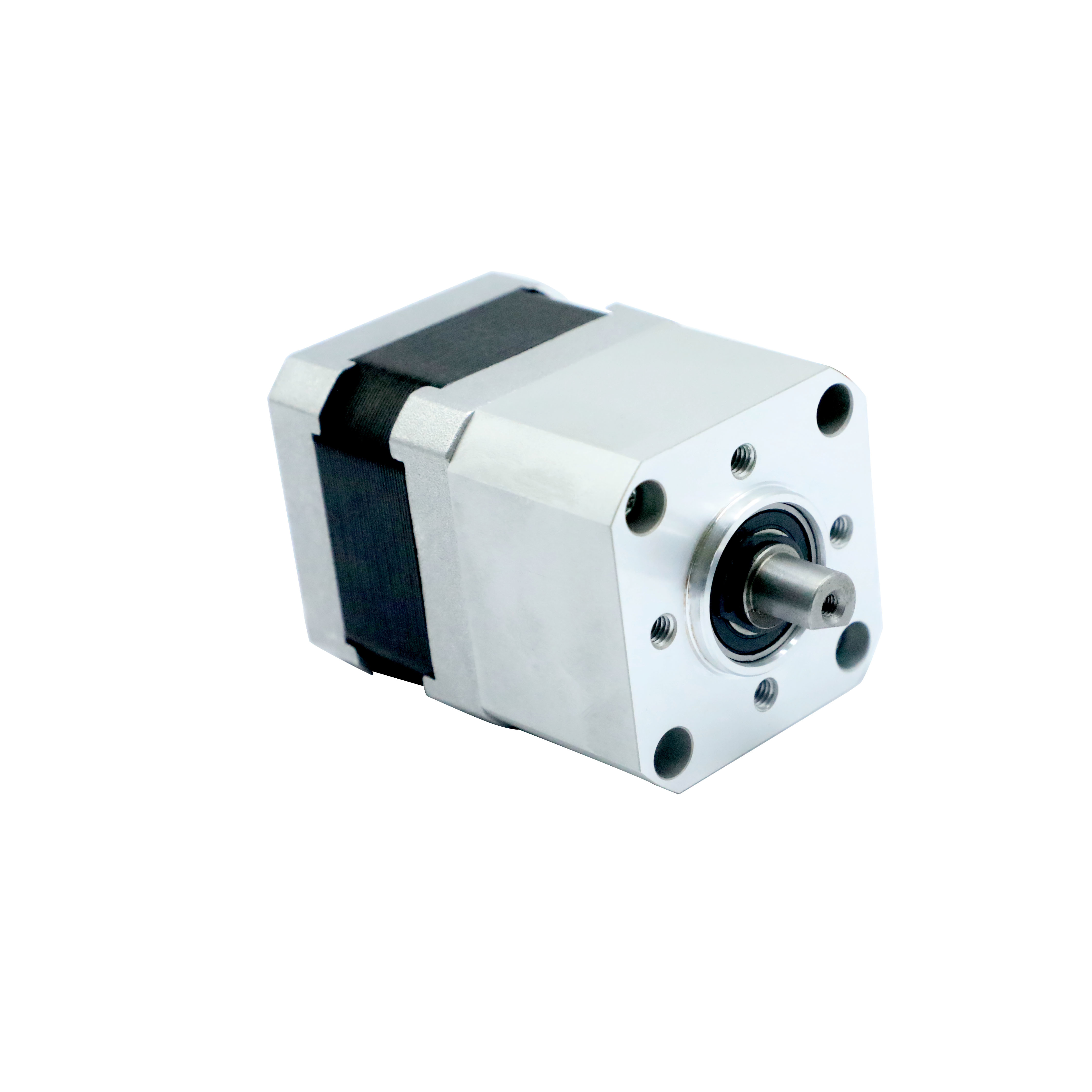

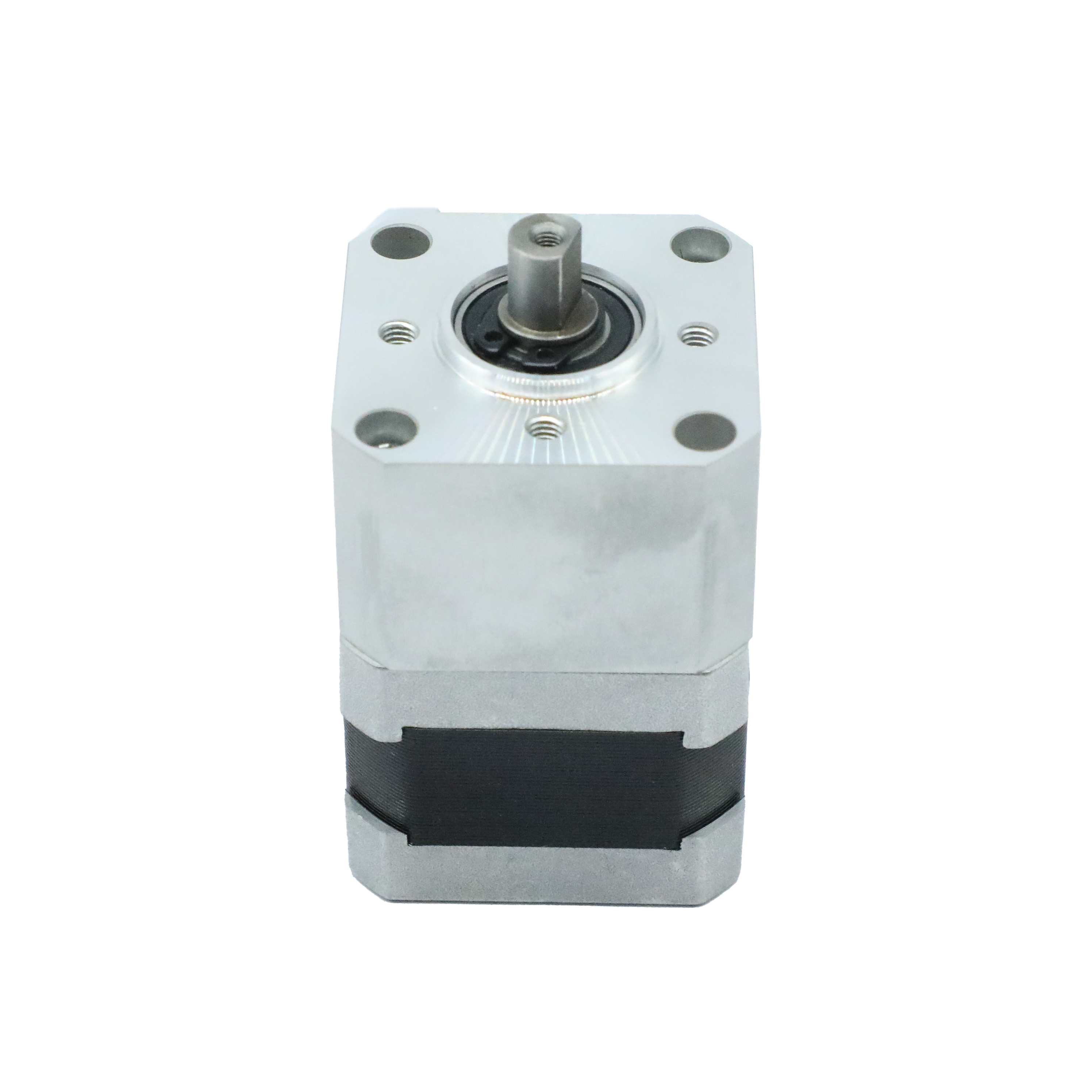

NEMA 17 TB42 Verimli Gezegen Redüktörü 5 Arcmin'den Az Geri Çarpışmayla

Veri sayfasını indirin:TB Yüksek hassasiyetli vites kutuları.pdf

Ürün Tanımı:

Gezegen Redüktörü vites kutusumuz düşük gürültü ve titreşim ile maksimum verimlilik ve güvenilirlik sağlamak için tasarlanmıştır.Otomobil, denizcilik ve tarım. vites kutusu yüksek hassasiyetli vitelerle donatılmıştır ve 5 arkmin'den az bir geri tepki sağlayabilir. 65dB'den az bir gürültü seviyesine sahiptir.ve titreşim seviyesi 5 mm/s'den azDeğişim kutusu, özel uygulamaya bağlı olarak hava soğutması veya yağ soğutması ile soğutulabilir.

Gezegen Redüktörü vites kutusumuz yüksek performans ve dayanıklılık sağlamak için tasarlanmıştır.Yüksek kaliteli malzemelerden yapılmış ve güvenilir ve tutarlı bir şekilde çalışmasını sağlamak için sıkı kalite kontrol testlerine tabi tutulmuştur.. Değişim kutusu, çok çeşitli uygulamalar için uygundur ve kurulumu ve bakımı kolaydır. Güvenilir ve yüksek hassasiyetli bir gearbox arayanlar için ideal bir seçimdir.



Özellikleri:

• Ürün Adı:Gezegen Redüktörü Delek Kutusu
• Verimlilik:% 97'ye kadar
• Gürültü seviyesi:65dB'den Az
• Sıcaklık:-10°C~+90°C
• Çıkış tork:588N.m'ye kadar
• Yaşam süresi:15000(S1), 30000(S5)



Teknik parametreler:

Özellikler
SPEC			Aşama		oranı	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Belirli çıkış tork. T2n ((N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Acil durma tork T2not (N-M)			1,2		3 ~ 100	3 katDeğerli çıkış tork
Hızlı giriş hızı n	rpm		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Maks.İçe girme hızı n	rpm		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Kullanım süresi **	H.R.		1,2		3 ~ 100	15000(S1),30000(S5)
Çalışma sıcaklığı	°C		1,2		3 ~ 100	-10°C~+90°C
Koruma			1,2		3 ~ 100	IP65
Yağlama			1,2		3 ~ 100	Sentetik yağ
Montaj konumu			1,2		3 ~ 100	Herhangi bir yöne.
Çalışma Gürültüsü	dB(2)		1,2		3 ~ 100	60 TL		60 TL		63 TL		63 TL		65 TL
Etkinlik	%		1		3 ~ 10	%97
			2		15 ~ 100	% 95



Mekanik çizim:







Uygulamalar:

Hetai'nin TB42 Gezegen Redüktör Delek Kutusu, çok çeşitli uygulamaların taleplerini karşılamak için tasarlanmış yüksek hassasiyetli ve dayanıklı bir dişli kutusu.TB42 güçlü bir çelik malzeme yapısına sahiptir ve 3000-5000rpm giriş hızları için uygundurKesin kontrol ve hareket için izin veren 5 ark dakikadan daha az etkileyici bir geri tepki özelliğine sahiptir.TB42 3 ile 100 arasındaki oran aralığında mevcuttur ve hava veya yağ soğutması kullanılarak soğutulabilirHem CE hem de ISO sertifikalı ve minimum sipariş miktarı 50'dir. TB42, endüstriyel otomasyon, robotik, tıbbi teknoloji,Havacılık, ve daha fazlası.



Özellik:

Gezegen Redüktörü Delek Kutusu
Marka adı:Hetai
Model Numarası:TB42
Doğum yeri:Changzhou
Sertifika:CE ISO
En az sipariş miktarı:50
Oran:3-100
Girdi hızı:3000-5000 rpm
Çıkış tork:588N.m'ye kadar
Soğutma yöntemi:Hava Soğutma, Yağ Soğutma
Malzeme:Çelik
Önemli Noktalar:Gezegen Redüktörü vites kutusumuz endüstriyel uygulamalar için güvenilir ve güçlü bir çözümdür. 3-100 oranına, 5000RPM'ye kadar giriş hızı ve 588N.m'ye kadar çıkış torkuna sahiptir.Çelikten yapılmıştır ve hava soğutma ve yağ soğutma yöntemleriyle mevcutturCE ve ISO sertifikalı ve minimum sipariş miktarı 50'dir.

Destek ve Hizmetler:

1. 24 saat çevrimiçi teknik destek

2- Ürün seçimi ve uygulaması konusunda uzman tavsiyesi

3Yerel sorun giderme ve bakım

4Kapsamlı onarım ve genel bakım hizmetleri

5- Teknik eğitim ve eğitim

6. OEM-özel tasarım ve geliştirme



Özellik:

Hangi motor bileşenleri özelleştirilebilir?

Ek özel parçalar şunları içerir: özel şaftlar, standart şaftlar, anahtarlı şaftlar, D kesimi şaftlar, iğneli şaftlar vb.



1 Özelleştirilmiş çukurlar

2 Flanş şekli ve montaj delikleri dahil olmak üzere özel flanslar

3 Özel performans

4 Özel IP derecelendirme

5 Özel yalıtım sınıfı

6 Özel kablolar

7 Özel bağlantılar

8 Özel kodlayıcılar

9 Özel entegre tahrik ve frenler
