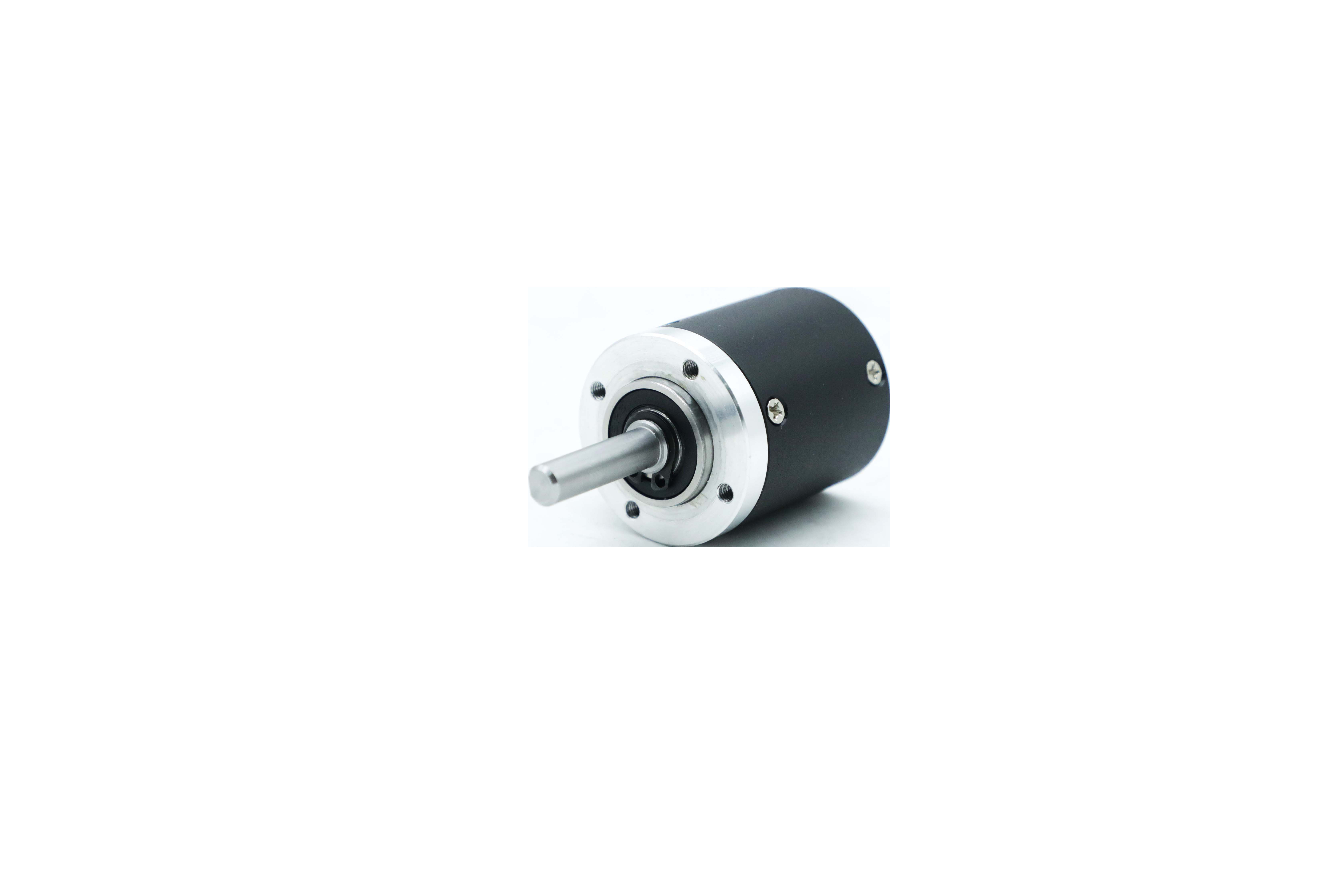

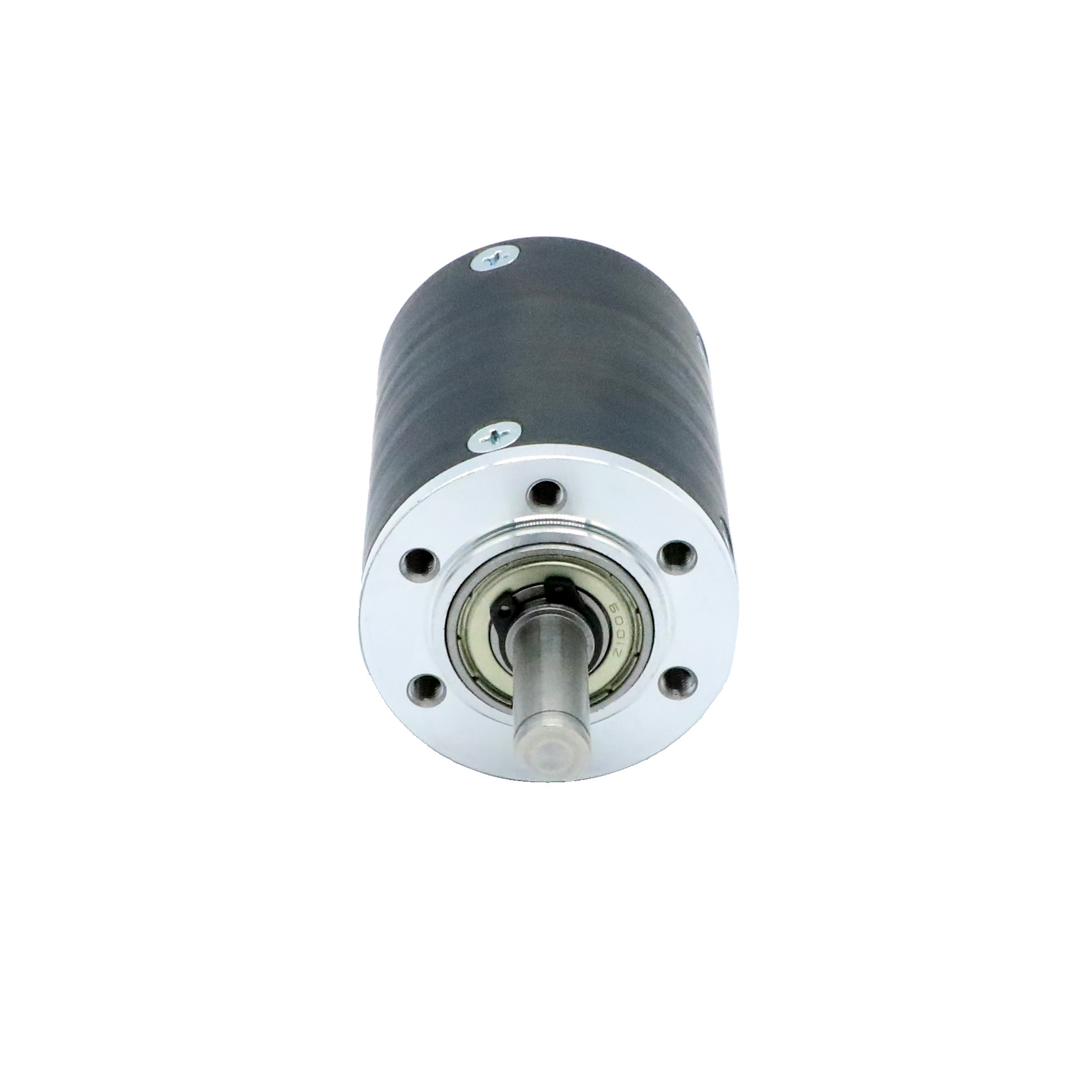

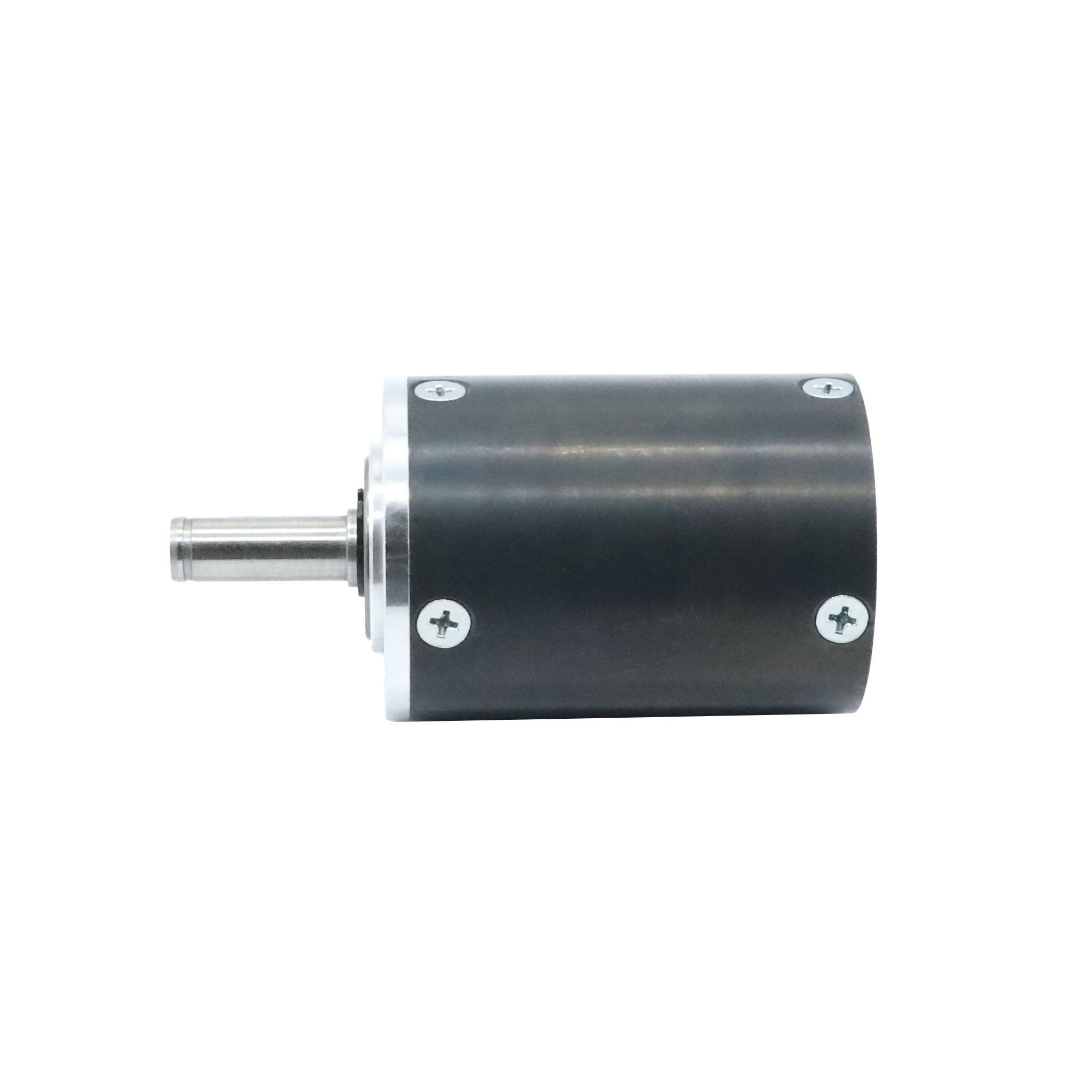

Frenli tıbbi ekipmanlar için 32MM dişli 2.5NM düşük gürültü
| Place of Origin | Changzhou |
|---|---|
| Marka adı | Hetai |
| Sertifika | CE ISO |
| Model numarası | PG32A-PM-ST |
| Minimum Order Quantity | 50 |
| Ambalaj bilgileri | İç Köpük Kutulu Karton, Palet |
| Teslim süresi | 30 gün |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Mil eksenel yükü | ≤30 | Ev materyalleri | Toz Metalurjisi |
|---|---|---|---|
| Şaftın itme hareketi | ≤0,3 | Şaftın radyal boşluğu | ≤0,07 |
| (N)Şaft pres takma kuvveti maks. | ≤300 | Yüksüz durumda boşluk | ≤1,5° |
| Radyal yük 10mm form flanşı | ≤ 80 | Ağırlık | 87g |
| Vurgulamak | 32 mm dişli kutusu,Düşük Gürültülü Şanzıman,Tıbbi ekipman gearbox |
||
Ürün Açıklaması
Aşağı yük veri sayfası :PG32A-PM-ST.pdf
Ürün Tanımı:
Bu bir32 mmKüçük ekipmanlar ve yüksek hassasiyetli uygulamalar için tasarlanmış çap azaltma şanzımanı.
Dış kabuğu, yapısal dayanıklılığı ve dayanıklılığı sağlayan gelişmiş toz metalürjisi teknolojisi kullanarak üretilmiştir.
Motor, çıkış torkunu daha büyük ve hızı daha istikrarlı hale getiren bir yavaşlama fonksiyonunu entegre eder.Kesin kontrol ve verimli aktarım gerektiren çeşitli durumlar için uygundur.
Özellikleri:
Kompakt tasarım:Çapı sadece 32 mm, uzunluğu 29,7 mm ile 43,1 mm arasında değişir ve ağırlığı 87 g ile 129 g arasında değişir, bu da sınırlı alanı olan kurulum ortamları için idealdir.
Yüksek performanslı malzemeler:Kabuk, sadece genel mekanik dayanıklılığı geliştirmekle kalmayıp, aynı zamanda iyi aşınma direnci ve korozyon direnci olan toz metalürjisi malzemesinden yapılmıştır.
Yüksek yük taşıma kapasitesi:Radial yük 80N'den fazla değildir, aksel yük 30N'den fazla değildir ve spindelin maksimum baskı kuvveti 300N'den fazla değildir,Motorun ağır yük koşullarında istikrarlı çalışmasını sağlamak.
Tam aktarım:Geri tepki, yüksek hassasiyetli iletim ve konumlandırma doğruluğunu sağlayan 1.5°'den az veya eşit olmalıdır.
Geniş azaltma oranı aralığı:Azaltma oranı 1 arasında değişir:3.7'den 1:190.1Farklı uygulama senaryolarını karşılamak için uygun azaltma oranı özel ihtiyaçlara göre seçilebilir.
Yüksek verimlilik:Verimlilik% 90 ila% 72 arasındadır ve yüksek hızda çalışırken bile düşük enerji tüketimini ve ısı üretimini koruyabilir.
Yüksek tork çıkışı:Maksimum nominal izin verilen yük 2.5Nm ve maksimum anlık izin verilen yük 7,5Nm'dir. Yüksek tork çıkışı gerektiren uygulamalar için uygundur.
Teknik parametreler:
Azaltma oranı |
Mutlak Azaltma oranı |
RatedToleranceTork (Nm) |
Anlık. ToleranseTork (Nm) |
Verimlilik (%) |
Uzunluk (mm) |
Ağırlık (g) |
Sayısı dişli sistemleri |
| 1:3.7 | 1:35 | 0.3 | 1 | 90 | 29.7 | 83 | 1 |
| 1:4.8 | 1:4 | ||||||
| 1:5.7 | 1:4 | ||||||
| 1:13.8 | 1:137 | 1.2 | 3.5 | % 80 | 36.4 | 108 | 2 |
| 1:17.8 | 1:17 | ||||||
| 1:21.4 | 1:215 | ||||||
| 1:23.0 | 1:23 | ||||||
| 1:27.6 | 1:27 | ||||||
| 1:79.3 | 1:79 | 2.5 | 7.5 | % 72 | 43.1 | 129 | 3 |
| 1:85.6 | 1:851 | ||||||
| 1:102.5 | 1:102 | ||||||
| 1:110.6 | 1:1107 | ||||||
| 1:122.8 | 1:1225 | ||||||
| 1:132.5 | 1:132 | ||||||
| 158.7 | 1:1587 | ||||||
| 1/190.1 | 1:1902 |
Uygulamalar:
Bu redüksiyon vites kutusu motoru çeşitli küçük ekipmanlarda ve yüksek hassasiyetli şanzıman sistemlerinde yaygın olarak kullanılır, bunlarla sınırlı değildir:
- Otomasyon ekipmanları:Örneğin robot eklemleri, hassas montaj ekipmanları vb.
- Tıbbi ekipman:Örneğin cerrahi aletler, rehabilitasyon ekipmanları vb.
- Tüketici elektroniğiÖrneğin akıllı kapı kilitleri, kamera kafaları vb.
- Laboratuvar aletleri: örneğin hassas ölçüm ekipmanları, analitik aletler vb.
Özellik:
Motor ürünlerinin özelleştirilmesi söz konusu olduğunda, müşterilerin belirli uygulama gereksinimlerini veya alan sınırlamalarını karşılaması gerekebilir.
Kablo özelleştirme:
Müşteriler, belirli kurulum senaryolarına veya elektrik düzenlerine uygun olmak için belirli uzunluklarda veya türlerde kablolara ihtiyaç duyabilir. Özel kablolar daha iyi bağlantı ve güvenilirliği sağlayabilir.
Flanş özelleştirme:
Flanşlar, motorları harici mekanik sistemlere bağlayan kritik bileşenlerdir. Müşteri gereksinimlerine göre, flanşlar belirli kurulum boyutlarına uyacak şekilde özelleştirilebilir,Bolt deliği düzenleri, veya özel malzeme gereksinimleri.
Şafta özelleştirme:
Müşteriler, özel bağlantı gereksinimlerine uyum sağlamak veya diğer mekanik bileşenlere uyum sağlamak için özel şaftlara ihtiyaç duyabilir.
Döşeme özelleştirme:
Vuruşlar, bazı motor sistemlerinde, örneğin adımlı motorlarda veya doğrusal aktüatörlerde önemli bileşenlerdir.veya korozyon direnci gereksinimleri.
Kodlayıcı özelleştirme:
Kodlayıcılar, motor rotasyonunun konumunu ve hızını ölçmek için kullanılır. Özel kodlayıcılar belirli çözünürlük, arayüz türü, konut malzemesi veya çevresel gereksinimleri karşılayabilir.
Fren özelleştirmesi:
Frenler, motorları belirli pozisyonlarda durdurmak veya tutmak için kullanılır.ve müşteri ihtiyaçlarına göre diğer işlevsellikler.
Düğme kutusunun özelleştirilmesi:
Değişiklikler motorların hızını ve torkunu ayarlamak için kullanılır.veya gürültü gereksinimleri.
Diğer özelleştirme ihtiyaçları:
Müşteriler ayrıca özel konut tasarımları, koruma derecelendirmeleri, özelleştirilmiş etiketleme veya ambalajlama gereksinimleri gibi diğer özelleştirme seçeneklerine de ihtiyaç duyabilirler.Bu özelleştirme seçenekleri, müşterilerin özel uygulama ihtiyaçlarını karşılayan ve belirli ortamlarda performanslarını ve güvenilirliklerini sağlayan motor ürünleri almasına yardımcı olabilir..
