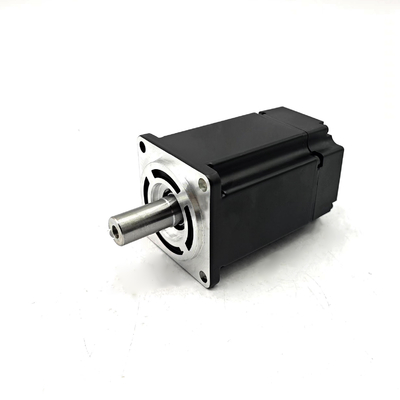

3000RPM 0.16NM 400mm çaplı AC Servo Motor Otomasyon ekipmanları için frenle

TS Servo Motor Seri (40mm çapı) Ürün Tanımı:

TS Servo Motor, hassas kontrol senaryoları için tasarlanmış kompakt, yüksek performanslı bir tahrik cihazıdır.

220VAC voltajı ile çalışan, yüksek verimliliğe, hızlı yanıt vermeye ve uzaya kısıtlı otomasyon sistemleri için uygun hafif ağırlık özelliklerine sahiptir.

Acil fren güvenliğini sağlamak ve endüstriyel ve tıbbi alanlarda yüksek standartları karşılamak için fren fonksiyonunu destekler.

Ürünler:

Kompakt ve verimli:

Sadece çapı40 mm, uzunluğu61.3mmve ağırlığı:0.4 kg,

Küçük bir alana kolayca entegre edilebilir ve gömülü kurulum için uygundur.

Yüksek dinamik performans:

İsimlendirilmiş hız:3000 rpm, en yüksek değer6000 rpm, düşük rotor inersi ile (0.03 kg·m2),

Hızlı tepki ve ekipman döngüsü verimliliğinin iyileştirilmesi.

Güvenli ve güvenilir:

Elektromanyetik frenler, güç kesintisi veya arıza sırasında yük kaymasını önlemek için isteğe bağlı olarak monte edilebilir.

Yüksek hassasiyetli konumlandırma güvenliğini sağlamak.

Enerji tasarrufu ve istikrar:

Düşük nominal akım (0.56A) ve optimize edilmiş elektromanyetik tasarım enerji tüketimini azaltır,

Sıcaklık üretimini azaltmak ve kullanım ömrünü uzatmak.

Teknik parametreler çizimleri:

1:Fırlatmalı
2:Fırlatmadan

Özellikler	TS4005A-05S30	TS4005A-10S30
İsimlendirilmiş gerilim (VAC)	220	220
Rütbeli akım (Amp)	0.56	1.20
İsimlendirilmiş güç (W)	50	100
İsimlendirilmiş tork (N.m)	0.16	0.32
En yüksek tork (N.m.)	0.48	0.96
İsimlendirilmiş hız (RPM)	3000	3000
Maksimum hız (RPM)	6000	6000
Geri EMF sabiti (V/kRPM)	16	16
Döner kuvvet sabit (N.M/Amp)	0.13	0.27
Rotor idrarı (Kg.m2)	0.03	0.045
Hat direnci (Q)	23	11
Hattı indüktansa (mH)	16	8
Elektrik zaman sabiti (Ms)	0.86	0.86
Frensiz ağırlık (Kg)	0.40	0.50
Frenle ağırlık (Kg)	0.83	0.93
Uzunluk (mm)	61.3	73.3
Seviye	10
Koruma seviyesi	IP65
İzolasyon seviyesi	F
Çalışma ortamı sıcaklığı	0~+40°C
Çalışma ortamı nemliği	<90% RH kondansiyon olmadan)

Uygulama alanları:

Endüstriyel otomasyon:Robotik kollar, konveyör kemeri konumlandırma, CNC indeksleme cihazları.

Tıbbi ekipman:Hassas infüzyon pompaları, cerrahi robot eklemleri.

Zeki robotlar:AGV arabaları, işbirlikçi robot ortak kontrolü.

Hassas aletler:Optik odaklama sistemleri, laboratuvar otomasyon ekipmanları.

Hafif sanayi makineleri:Paketleme makinesi mühürleme modülleri, tekstil makinesi gerginlik kontrolü.
